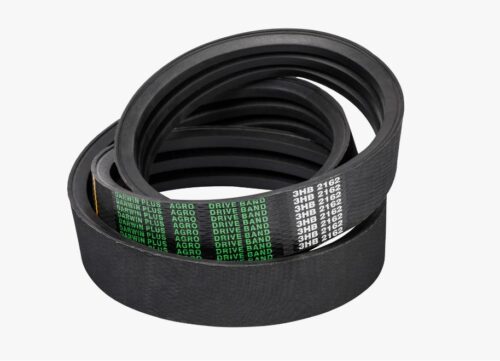

Ремни клиновые многоручьёвые

Специализированные приводные элементы, состоящие из нескольких одиночных клиновых ремней, объединенных в единую конструкцию посредством высокопрочной соединительной пластины (вулканизированной ленты), классифицируются как многоручьевые клиновые ремни. Функциональное назначение данной продукции — передача значительных крутящих моментов в тяжелонагруженных приводах, работающих в условиях сильных вибраций, ударных нагрузок и больших межосевых расстояний. Конструкция ремня исключает проворачивание и соскакивание отдельных ветвей (ручьев) со шкива, обеспечивая равномерное распределение нагрузки и плавность хода механизма.

Главные инженеры предприятий и специалисты отделов снабжения могут направить спецификацию для подбора типоразмера или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технические характеристики и производство ремней клиновых многоручьевых

Изготовление многоручьевых ремней представляет собой сложный технологический процесс, при котором отдельные клиновые ремни (одинаковой длины и сечения) соединяются между собой по верхней грани плоской резинотканевой пластиной в процессе вулканизации. Количество ручьев в одном изделии может варьироваться от 2 до 6 и более, в зависимости от профиля и требований привода.

В качестве материалов используются:

• Кордшнур: Полиэфирные (полиэстер) или арамидные (кевларовые) волокна, обеспечивающие высокую прочность на разрыв и минимальное удлинение.
• Резиновая смесь: Хлоропреновый каучук (CR) или EPDM, обладающие стойкостью к маслам, озону, нагреву и абразивному износу.
• Соединительная пластина: Армированная тканью резина, обладающая высокой поперечной жесткостью и гибкостью в продольном направлении.

Нормативные стандарты и классификация

Производство регламентируется стандартами ISO 5290, ISO 5291, RMA/MPTA IP-20/22, а также российскими ТУ 38.1051998-91 и ТУ 38.405-51/3-3-238-90.

Ремни клиновые многоручьевые классифицируются по типу профиля базового клина:

1. Классические профили (ГОСТ / ISO):
   • HB: Аналог профиля B(Б) (17×11 мм).
   • HC: Аналог профиля C(В) (22×14 мм).
   • HD: Аналог профиля D(Г) (32×19 мм).
   • HE: Аналог профиля E(Д) (38×23.5 мм).
2. Узкие профили (Усиленные):
   • 3V / 9J: Ширина клина 9.5 мм.
   • 5V / 15J: Ширина клина 16 мм.
   • 8V / 25J: Ширина клина 25.5 мм.
   • SPB, SPC: Европейские стандарты.

Маркировка ремня обычно содержит количество ручьев, тип профиля и эффективную длину. Например, 4-HB-3550 означает ремень из 4 ручьев профиля HB (классический B) длиной 3550 мм.

Сравнительная таблица геометрических параметров:

Важно: Для эксплуатации многоручьевых ремней требуются шкивы со специальным профилем канавок, соответствующим шагу ручьев. Использование стандартных шкивов для одиночных ремней возможно только при условии полного совпадения межосевого расстояния канавок (шага) с шагом ремня. Несовпадение приведет к разрушению соединительной пластины и обрыву ремня.

Сферы применения в промышленности и сельском хозяйстве

Данный тип привода незаменим там, где одиночные ремни подвержены вибрации, переворачиванию или соскакиванию из-за неравномерности нагрузки.

Основные направления эксплуатации:

• Сельскохозяйственная техника: Приводы молотильных барабанов, измельчителей, шнеков на зерноуборочных и кормоуборочных комбайнах (Дон, Вектор, Acros, John Deere, Claas).
• Горнодобывающая промышленность: Приводы щековых и конусных дробилок, вибрационных грохотов, мельниц.
• Нефтегазовое оборудование: Буровые насосы, станки-качалки.
• Деревообработка: Рубительные машины, пилорамы.
• Строительная техника: Дорожные фрезы, асфальтоукладчики.

Использование многоручьевых ремней позволяет передавать мощность до 1000 кВт и работать при скоростях ленты до 40 м/с, обеспечивая КПД передачи на уровне 96-98%.

Компания «Резиномир» предлагает аграрным холдингам и промышленным предприятиям приобрести приводные ремни оптом. В наличии на складе поддерживается ассортимент ремней для отечественной и импортной сельхозтехники (профили HB, HC, 15J и др.). Мы готовы скомплектовать заказ под сезонное обслуживание парка машин.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят актуальный прайс-лист и помогут подобрать аналоги ремней по каталожным номерам (OEM) производителей техники. На все изделия распространяется гарантия соответствия ГОСТ и ТУ. Возможна поставка под заказ ремней нестандартной длины и с количеством ручьев до 12.

FAQ: Часто задаваемые вопросы

1. Чем многоручьевой ремень лучше комплекта одиночных ремней?
Главное преимущество — отсутствие вибрации и перекручивания отдельных ветвей. В приводах с ударной нагрузкой (дробилки, комбайны) одиночные ремни могут входить в резонанс, биться друг об друга и переворачиваться в канавке. Соединительная пластина многоручьевого ремня гасит вибрации и обеспечивает синхронную работу всех клиньев как единого целого.

2. Можно ли заменить один широкий многоручьевой ремень на два узких?
Да, если позволяет конструкция шкива. Например, вместо одного ремня 6-HB можно установить два ремня 3-HB. Главное условие — оба новых ремня должны быть от одного производителя и из одной партии, чтобы исключить разницу в длине.

3. Как правильно подобрать шкив для многоручьевого ремня?
Необходимо строго соблюдать соответствие профиля ремня и профиля канавки шкива, а также шага между канавками. Например, для ремней профиля 15J (5V) требуются шкивы стандарта RMA с соответствующим углом и глубиной. Использование шкивов с изношенными перегородками недопустимо, так как соединительная лента будет тереться о выступы и разрушаться.

4. Что означает маркировка 2/HB-3600 La?
Маркировка расшифровывается так:

• 2 — количество ручьев (клиньев).
• HB — профиль клина (классический B, объединенный).
• 3600 — длина ремня в мм.
• La — длина внешняя (по наружной поверхности). Важно обращать внимание, какая длина указана: внешняя (La), расчетная (Lw/Lp) или внутренняя (Li), так как они отличаются на 60-100 мм.

5. Как проверить натяжение многоручьевого ремня?
Методика аналогична одиночным ремням: измеряется прогиб ветви под определенной нагрузкой или используется частотный тензометр. Однако усилие натяжения для многоручьевого ремня кратно выше (умножается на количество ручьев). Недотянутый ремень будет буксовать и греться, перетянутый — разрушит подшипники валов.
