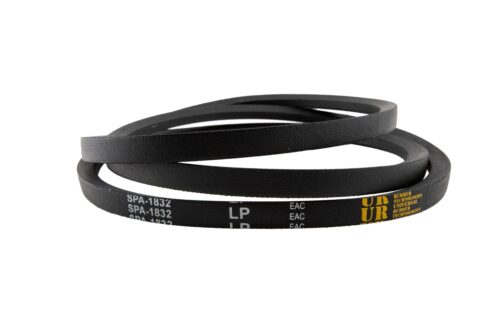

Ремни клиновые узкого сечения DIN 7753

Высокопроизводительные приводные ремни с оптимизированной геометрией поперечного сечения, изготавливаемые в соответствии с немецким стандартом DIN 7753, классифицируются как клиновые ремни узкого сечения. Отличительной особенностью данной категории является измененное соотношение ширины верхнего основания к высоте (примерно 1.2:1), что обеспечивает увеличенную площадь боковой поверхности контакта со шкивом при той же ширине по сравнению с классическими ремнями. Это позволяет передавать значительно большую мощность (до 3 раз выше) и использовать шкивы меньшего диаметра, делая привод более компактным и энергоэффективным.

Главные инженеры промышленных предприятий и специалисты служб снабжения могут направить спецификацию для подбора типоразмера или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технические характеристики и стандарты: ремни клиновые узкого сечения DIN 7753

Производство ремней регламентируется стандартами DIN 7753, ISO 4184 и соответствующими ТУ производителей. Конструктивно изделие представляет собой усиленный композит, разработанный для работы при высоких скоростях (до 40 м/с) и ударных нагрузках.

Материалы и структура

1. Несущий слой (Корд): Изготавливается из полиэфирных (полиэстер) волокон специального плетения с предварительной вытяжкой. Это обеспечивает минимальное удлинение ремня в процессе эксплуатации и стабильность натяжения.
2. Эластомерная матрица: Резиновые смеси на основе хлоропренового каучука (CR) или EPDM. Обеспечивают высокую маслостойкость, термостойкость (до +70°С… +90°С) и антистатические свойства (согласно ISO 1813).
3. Обертка: Износостойкая ткань, защищающая ремень от внешних воздействий.

В зависимости от технологии изготовления, узкоклиновые ремни делятся на:

• Обернутые (Wrapped): Классическая конструкция с тканевой оберткой граней (профили SPZ, SPA, SPB, SPC).
• Нарезные с фасонным зубом (Raw Edge Cogged): Без обертки боковых граней, с формованным зубом на внутренней поверхности (профили XPZ, XPA, XPB, XPC). Зубчатая структура повышает гибкость и теплоотвод.

Классификация профилей

Стандарт DIN 7753 определяет следующие основные профили (в скобках указан американский стандарт RMA):

Важно: При замене классических ремней (Z, A, B, C) на узкоклиновые (SPZ, SPA, SPB, SPC) необходимо учитывать геометрию шкивов. Узкие ремни имеют большую высоту при схожей ширине, поэтому они глубже садятся в канавку. Использование старых шкивов допустимо только при условии, что ремень не касается дна канавки и имеет достаточную площадь контакта боковых граней. В идеале рекомендуется замена шкивов на соответствующие стандарту DIN 2211.

Сферы применения в промышленности

Благодаря высокой удельной мощности, ремни клиновые узкого сечения DIN 7753 вытесняют классические ремни в современных приводах.

Основные направления эксплуатации:

• Компрессорное оборудование: Винтовые и поршневые компрессоры высокой производительности.
• Вентиляционные системы: Приводы промышленных вентиляторов, дымососов, градирен.
• Горнодобывающая техника: Щековые и конусные дробилки, грохоты (используются многоручьевые версии).
• Сельское хозяйство: Зерноуборочные комбайны, мощные тракторы.
• Станкостроение: Металлообрабатывающие центры с ЧПУ.

Компания «Резиномир» предлагает промышленным предприятиям приобрести приводные ремни ведущих мировых производителей. В ассортименте представлены все стандартные длины (от 600 до 12000 мм). Мы готовы подобрать аналоги ремней ContiTech, Gates, Optibelt, Rubena.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят актуальный прайс-лист и помогут проверить правильность подбора длины (Ld — расчетная длина, La — внешняя длина). На все изделия распространяется гарантия. Возможна поставка ремней в подобранных комплектах (Set constant) для многоручьевых передач.

FAQ: Часто задаваемые вопросы

1. В чем разница между профилями SPA и A?
Профиль A (классический) имеет размеры 13×8 мм. Профиль SPA (узкий) — 12.7×10 мм. При практически одинаковой ширине, ремень SPA выше, что обеспечивает большую площадь контакта со шкивом и более мощный корд. Ремень SPA может передавать на 50-100% большую мощность, чем ремень A.

2. Можно ли ставить ремень XPA вместо SPA?
Да, ремень XPA (с фасонным зубом) полностью взаимозаменяем с ремнем SPA (гладким) по геометрии сечения. Более того, XPA обладает лучшей гибкостью, меньшим нагревом и большим ресурсом, особенно на шкивах малого диаметра и при высоких оборотах.

3. Как перевести длину Ld в La для узких ремней?
Разница между внешней (La) и расчетной (Ld/Lw) длиной фиксирована для каждого профиля:

• SPZ: La ≈ Ld + 13 мм
• SPA: La ≈ Ld + 18 мм
• SPB: La ≈ Ld + 22 мм
• SPC: La ≈ Ld + 30 мм
  Эти значения приблизительны и могут незначительно варьироваться у разных производителей.

4. Подходят ли шкивы для профиля B под ремень SPB?
Частично. Ремень SPB (16.3×13) близок по ширине к профилю B (17×11), но он выше. В глубоких шкивах профиля B ремень SPB будет работать нормально. В мелких шкивах он может выступать наружу слишком сильно или упираться в дно (если шкив изношен). Рекомендуется использовать специальные шкивы SPB.

5. Почему узкие ремни называют усиленными?
Термин «усиленные» применяется из-за конструкции корда. В узких ремнях используется полиэфирный корд высокой плотности, который при меньшей ширине ремня обеспечивает передачу значительно большего крутящего момента по сравнению с классическими ремнями, имеющими менее прочный корд.
