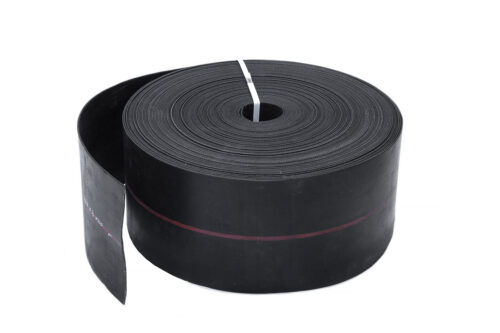

Ремни плоские ГОСТ 23831

Резинотканевые приводные полотна, выпускаемые в рулонах или в виде закольцованных элементов в соответствии с ГОСТ 23831-79, классифицируются как плоские ремни. Данная категория продукции является универсальным решением для плоскоременных передач, транспортеров и норий (ковшовых элеваторов). Основное функциональное назначение изделий — передача мощности за счет сил трения между плоской поверхностью шкива и рабочей поверхностью ремня, а также транспортировка сыпучих и штучных грузов. Отличительными особенностями плоских ремней являются высокий КПД, способность сглаживать рывки и возможность работы при скоростях до 30 м/с (для некоторых типов).

Главные механики предприятий и специалисты отделов снабжения могут направить спецификацию для подбора типа и размера полотна или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технические характеристики и стандарты производства

Производство плоских ремней регламентируется межгосударственным стандартом ГОСТ 23831-79 «Ремни плоские приводные резинотканевые. Технические условия».

Конструктивно изделие представляет собой многослойный композит, состоящий из:

1. Тканевого каркаса (прокладок): Основной несущий элемент, воспринимающий нагрузку на разрыв. Количество прокладок может варьироваться от 3 до 8.
2. Резиновых прослоек: Обеспечивают гибкость и связь между слоями ткани.
3. Наружных резиновых обкладок: Защищают каркас от механических повреждений и атмосферных воздействий.

В качестве материала каркаса используются технические ткани:

• БКНЛ-65: Бельтинг из комбинированных нитей (полиэфир/хлопок). Обеспечивает прочность 55 Н/мм ширины одной прокладки.
• ТК-200: Синтетическая полиамидная ткань. Обеспечивает высокую прочность (200 Н/мм) и стойкость к ударным нагрузкам.

Классификация типов ремней

Согласно ГОСТ 23831-79, ремни плоские подразделяются на три типа в зависимости от назначения:

• Общего назначения: Для работы при температуре воздуха от -25°С до +60°С.
• Морозостойкие: Для эксплуатации в условиях низких температур от -45°С до +60°С.
• Антистатические: Для взрывоопасных производств (элеваторы, шахты), где недопустимо накопление статического электричества.

Также различают ремни с резиновыми обкладками (одной или двумя) и без обкладок (поверхность — ткань).

Сравнительная таблица характеристик:

Важно: При расчете длины ремня для стыковки в кольцо необходимо учитывать припуск на соединение. Длина припуска зависит от ширины ремня, количества прокладок и выбранного метода стыковки (внахлест, встык с накладкой, сшивка). Для высокоскоростных передач рекомендуется стыковка методом горячей вулканизации «на ус» или «ступенькой», обеспечивающая равнопрочность и отсутствие биения.

Сферы применения в промышленности и сельском хозяйстве

Плоские ремни находят широкое применение благодаря своей простоте, надежности и низкой стоимости.

Основные направления эксплуатации:

• Сельское хозяйство: Зернопогрузчики (триммеры), зерноочистительные машины, нории (ремни с ковшами), пресс-подборщики (рулонные прессы).
• Элеваторная промышленность: Вертикальная транспортировка зерна, муки, комбикормов.
• Деревообработка: Пилорамы, станки для продольной распиловки.
• Машиностроение: Главные приводы металлорежущих станков старых моделей, шлифовальные станки.
• Текстильная промышленность: Приводы прядильных машин.

Компания «Резиномир» предлагает предприятиям приобрести плоские ремни оптом (в бухтах) или нарезанными в размер по ширине и длине. Мы осуществляем поставку ремней шириной от 20 до 1200 мм с различным количеством прокладок (3, 4, 5, 6, 8 слоев).

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят прайс-лист на погонный метр полотна. Мы также предлагаем услуги по стыковке ремней (механические замки, вулканизация) и перфорации отверстий под ковши (для норийных ремней). На все изделия распространяется гарантия соответствия ГОСТ.

FAQ: Часто задаваемые вопросы

1. Как расшифровать маркировку ремня 200-4-БКНЛ-65-3-1-М?
Маркировка означает:

• 200 — ширина ремня в мм.
• 4 — количество тканевых прокладок.
• БКНЛ-65 — тип ткани каркаса.
• 3-1 — толщина резиновых обкладок: рабочая 3 мм, нерабочая 1 мм (или наоборот, в зависимости от контекста заказа).
• М — класс морозостойкий.

2. Можно ли использовать плоский ремень на выпуклом (бомбированном) шкиве?
Да, плоские ремни отлично работают на бомбированных шкивах. Выпуклость шкива способствует самоцентрированию ремня, предотвращая его сползание (сбег) в процессе работы без использования реборд.

3. Какой минимальный диаметр шкива для ремня из 4 прокладок?
Минимальный диаметр шкива зависит от общей толщины ремня и типа ткани. Для ремня с 4 прокладками БКНЛ-65 рекомендуемый минимальный диаметр составляет около 200-250 мм. Использование меньших диаметров приведет к расслоению ремня из-за высоких напряжений изгиба.

4. Выдерживает ли плоский ремень масло?
Стандартные ремни общего назначения имеют ограниченную маслостойкость. При постоянном контакте с индустриальным маслом резина набухает и отслаивается от ткани. Для работы в масляной среде необходимо заказывать специальные маслостойкие ремни (обычно импортного производства или по специальным ТУ).

5. Как соединить плоский ремень самостоятельно?
Для самостоятельной стыковки можно использовать механические соединители (замки) типа «крокодил» или болтовые пластины. Это быстрый способ, не требующий специального оборудования. Однако для ответственных и скоростных передач лучше заказать профессиональную вулканизацию или склейку.
