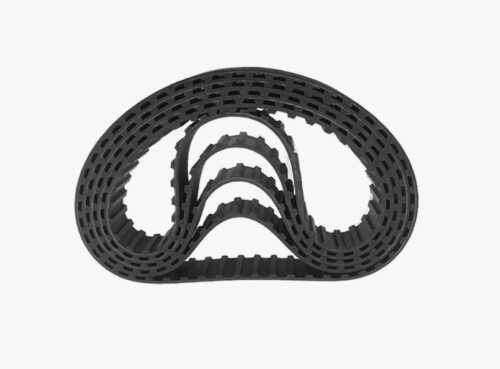

Ремни плоскозубчатые ТУ

Резинотканевые синхронные ремни с формованным поперечным зубом, изготовленные в соответствии с Техническими условиями (ТУ) российских производителей, классифицируются как ремни плоскозубчатые ТУ. Данная категория продукции разработана для обеспечения работы передач в станках, приборах и машинах отечественного производства, а также в качестве бюджетной альтернативы импортным ремням (DIN/ISO) в узлах с умеренными требованиями к точности и нагрузкам. Основное функциональное назначение изделий — передача крутящего момента без проскальзывания с постоянным передаточным числом.

Главные механики промышленных предприятий и специалисты отделов снабжения могут направить техническое задание на подбор ремня или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технические характеристики и производство ремней плоскозубчатых по ТУ

Производство ремней регламентируется рядом отраслевых технических условий, таких как ТУ 38.105763-89 (ремни литьевые сборные) и ТУ 38.405-51/3-3-221-90. Конструкция изделия базируется на классической схеме композитного зубчатого ремня.

Материалы и структура

1. Несущий слой (Кордшнур): Металлокорд (латунированный стальной трос) или стеклокорд. Металлокорд обеспечивает высокую жесткость и точность, стеклокорд — гибкость и коррозионную стойкость.
2. Массив резины: Изготавливается из маслостойких резиновых смесей на основе хлоропренового (Наирит) или нитрильного (СКН) каучука. Также широко применяются литьевые полиуретаны (СКУ-7Л, СКУ-ПФЛ), обладающие повышенной износостойкостью.
3. Облицовочная ткань: Капроновая или нейлоновая ткань, напрессованная на зубчатую поверхность для снижения коэффициента трения и повышения ресурса зуба.

Технология изготовления включает методы литья под давлением (для полиуретана) или послойной сборки с последующей вулканизацией в пресс-формах (для резины).

Классификация и типы модулей

В отличие от импортных ремней, где шаг (расстояние между центрами зубьев) измеряется в миллиметрах или дюймах, отечественные ремни по ТУ часто классифицируются по модулю (m). Шаг ремня (t) связан с модулем соотношением: t = π * m (где π ≈ 3.14159).

Основные модули и соответствующие шаги:

Также выпускаются ремни с трапецеидальным зубом дюймового (шаг 12.7 мм — СБ) и полукруглым профилем (шаг 8 мм, 14 мм) по ТУ, адаптированные под отечественные шкивы.

Важно: При замене старых советских ремней на современные импортные аналоги (или наоборот) необходимо быть предельно внимательным. Ремни с модульным шагом (например, m=3, шаг 9.42 мм) не совместимы со шкивами под ремни дюймового шага (L, шаг 9.525 мм) или метрического (T10, шаг 10 мм). Небольшая разница в шаге набегает на длине дуги охвата, что приводит к несовпадению зубьев, скачкам и быстрому разрушению ремня. Необходимо менять пару «ремень-шкив» целиком или искать точный аналог по ТУ.

Сферы применения в промышленности

Плоскозубчатые ремни по ТУ продолжают широко использоваться для ремонта и эксплуатации парка оборудования, произведенного в СССР и РФ.

Основные направления эксплуатации:

• Станкостроение: Приводы подач и шпинделей токарных (16К20, 1К62), фрезерных, шлифовальных станков (ремни с модулем 3, 4, 5).
• Текстильная промышленность: Швейные машины промышленного класса, ткацкие станки (СТБ).
• Сельское хозяйство: Сеялки точного высева, льноуборочные комбайны.
• Приборостроение: Самописцы, кинопроекционная аппаратура.
• Автомобилестроение: Приводы вспомогательных агрегатов на двигателях отечественной разработки.

Компания «Резиномир» предлагает производственным предприятиям и ремонтным цехам приобрести ремни плоскозубчатые ТУ оптом и в розницу. Мы поддерживаем складской запас востребованных модульных ремней (сб-5-50-…, ЛР-…) и принимаем заказы на изготовление нестандартных длин.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят прайс-лист и помогут расшифровать маркировку старых ремней. Мы гарантируем соответствие геометрических параметров заявленным ТУ. Возможна поставка ремней из полиуретана с металлокордом как более долговечной альтернативы резиновым.

FAQ: Часто задаваемые вопросы

1. Как расшифровать маркировку СБ-4-50-40?
Маркировка расшифровывается следующим образом:

• СБ — Сборный (тип ремня, резинотканевый).
• 4 — Модуль зуба (шаг t = 4 * 3.14 = 12.57 мм).
• 50 — Количество зубьев.
• 40 — Ширина ремня в мм.

2. Можно ли поставить ремень профиля L вместо модуля 3?
Нет, нельзя. Шаг модуля 3 равен 9.42 мм, а шаг профиля L равен 9.525 мм. Разница составляет 0.1 мм на каждом зубе. На шкиве с 20 зубьями набежит ошибка 2 мм, что приведет к тому, что зуб ремня попадет на вершину зуба шкива. Это вызовет скачок, вибрацию и срез зуба.

3. Из какого материала лучше брать ремень: резина или полиуретан?
Полиуретановые ремни (литьевые) обладают в 2-3 раза большей износостойкостью и маслостойкостью, чем резиновые. Они предпочтительнее для тяжелых условий и замасленных сред. Резиновые ремни работают тише и лучше переносят низкие температуры (ниже -30°С).

4. Каков срок службы ремня по ТУ?
Гарантийная наработка ремней по ТУ обычно составляет от 1000 до 2000 часов в зависимости от условий эксплуатации (нагрузка, перекосы, температура). Фактический ресурс качественных полиуретановых ремней может достигать 5000-8000 часов.

5. Поставляются ли ремни замкнутыми (бесконечными)?
Да, плоскозубчатые ремни по ТУ для силовых передач производятся только в бесконечном (замкнутом) исполнении. Стыковка (сварка) допускается только для транспортирующих ремней, работающих с низкой нагрузкой.
