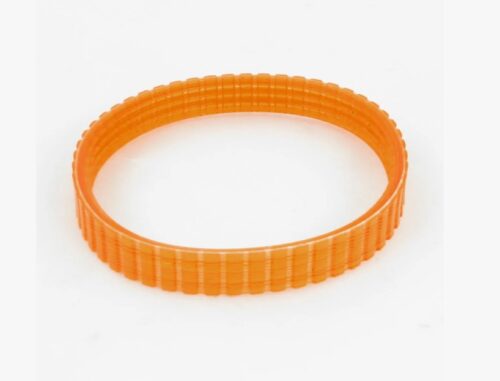

Ремни широкоугольные

Полиуретановые клиновые ремни с увеличенным углом профиля (60 градусов), предназначенные для передачи высокой мощности при малых габаритах и высоких оборотах шпинделя, классифицируются как широкоугольные ремни (Wide-angle belts). Данная категория изделий является специализированным решением для компактных высокоскоростных приводов станков с ЧПУ, компрессоров, насосов и деревообрабатывающего оборудования. Функциональное назначение ремней — обеспечение плавной работы механизма при скоростях до 60 м/с и снижение вибраций, характерных для традиционных клиновых передач.

Главные инженеры предприятий и специалисты отделов снабжения могут направить спецификацию для подбора типоразмера или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технические характеристики и производство ремней широкоугольных

Отличительной особенностью конструкции является угол клина в 60°, что больше стандартных 40° для обычных клиновых ремней. Это обеспечивает более равномерное распределение давления на боковые грани и лучшую устойчивость в канавке шкива при высоких центробежных силах.

Ремни изготавливаются из термопластичного полиуретана методом литья под давлением.

1. Матрица: Полиуретан высокой износостойкости, устойчивый к маслам, озону и старению. Обеспечивает высокий коэффициент трения и отличное сцепление со шкивом.
2. Корд: Расположен по нейтральной линии. Выполняется из полиэфирных (Polyester) или арамидных (Kevlar) нитей, что гарантирует минимальное растяжение и высокую прочность на разрыв.
3. Зубчатая поверхность: На внутренней стороне ремня нарезаются зубья для повышения гибкости и улучшения теплоотвода (охлаждения) при высоких скоростях вращения.

Классификация профилей и стандарты

Широкоугольные ремни стандартизированы (например, стандарт Gates Polyflex) и делятся на следующие основные профили (метрические и дюймовые):

Маркировка ремня обычно включает тип профиля и эффективную длину в миллиметрах. Например, 7M 1000 означает: профиль 7M, длина 1000 мм.

Существуют также многоручьевые версии (соединенные по спинке), обозначаемые как 2/7M, 3/11M и т.д., которые применяются для устранения вибрации в особо нагруженных узлах.

Важно: Широкоугольные ремни (60°) не взаимозаменяемы со стандартными клиновыми ремнями (40°). Попытка установить ремень 11M на шкив профиля Z или SPZ приведет к тому, что ремень не сядет в канавку должным образом, будет касаться дна и быстро выйдет из строя из-за перегрева. Для этих ремней требуются специальные шкивы с углом канавки 60°.

Сферы применения в промышленности

Компактность и высокие динамические характеристики делают широкоугольные ремни незаменимыми в точном машиностроении.

Основные направления эксплуатации:

• Металлообрабатывающие станки: Высокооборотные шпиндели токарных и фрезерных центров, шлифовальные головки (обеспечивают чистоту обработки поверхности за счет отсутствия вибраций).
• Деревообработка: Фрезерные станки, четырехсторонние станки.
• Компрессорное оборудование: Винтовые компрессоры.
• Вентиляция и кондиционирование: Вентиляторы охлаждения градирен.
• Медицинское оборудование: Центрифуги.

Использование полиуретана вместо резины позволяет уменьшить габариты привода на 50% при сохранении передаваемой мощности, а также продлить интервал обслуживания.

Компания «Резиномир» предлагает предприятиям приобрести ремни широкоугольные ведущих мировых брендов (Gates, Mitsuboshi, Bando). Мы поддерживаем складской запас востребованных длин профилей 5M, 7M, 11M. Возможна поставка многоручьевых ремней под заказ.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты — безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят прайс-лист и помогут подобрать аналог ремня по маркировке. На все изделия предоставляется гарантия. Мы также предлагаем услуги по расчету приводов и подбору шкивов.

FAQ: Часто задаваемые вопросы

1. В чем преимущество угла 60 градусов?
Увеличенный угол клина (60°) обеспечивает более равномерное распределение давления по боковым граням ремня и снижает внутренние напряжения в материале при изгибе. Это позволяет ремню передавать большую мощность при меньших габаритах и работать на очень высоких скоростях (до 30 000 об/мин для малых профилей) без перегрева и деформации.

2. Можно ли заменить ремень Gates Polyflex аналогом?
Да, многие производители (например, Mitsuboshi, Bando, Optibelt) выпускают полные аналоги ремней Polyflex с теми же геометрическими параметрами (3M, 5M, 7M, 11M). Главное — выбирать продукцию проверенных брендов, так как качество полиуретана и корда критично для таких высоконагруженных изделий.

3. Как правильно натягивать широкоугольный ремень?
Широкоугольные ремни требуют более высокого предварительного натяжения по сравнению с резиновыми клиновыми ремнями, так как полиуретан имеет более высокий модуль упругости. Недостаточное натяжение приведет к вибрации и износу. Рекомендуется использовать тензометр для контроля частоты колебаний ветви ремня согласно рекомендациям производителя.

4. Боится ли полиуретановый ремень масла?
Полиуретан обладает отличной стойкостью к минеральным маслам, смазкам и озону. Попадание масла на ремень не вызывает его разрушения или набухания, как в случае с обычной резиной. Однако масло снижает коэффициент трения, что может вызвать проскальзывание, поэтому шкивы должны быть чистыми.

5. Как определить износ ремня?
Признаки износа: трещины у основания зубьев на внутренней поверхности, отслоение полиуретана от корда, значительное уменьшение ширины ремня (ремень проваливается в шкив), повышенный шум или вибрация при работе. При появлении таких признаков ремень подлежит замене.
