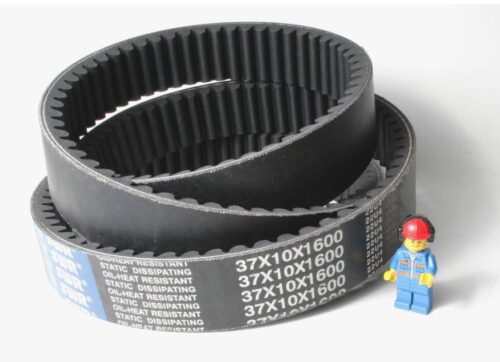

Ремни вариаторные

Специализированные приводные ремни с широким клиновидным профилем, предназначенные для бесступенчатого регулирования скорости вращения исполнительных механизмов за счет изменения рабочего диаметра шкивов, классифицируются как вариаторные ремни. Данная категория изделий является ключевым элементом трансмиссии самоходной сельскохозяйственной техники (комбайнов, косилок), снегоходов, квадроциклов, а также промышленных станков и скутеров. Функциональное назначение ремня — плавная передача крутящего момента и изменение передаточного числа при сближении или расхождении дисков вариатора под действием центробежных сил или гидравлики.

Главные инженеры агрохолдингов и специалисты отделов снабжения машиностроительных предприятий могут направить запрос на подбор ремня по размерам или каталожному номеру на электронную почту ekb@rti-land.ru. Для получения оперативной технической консультации доступен телефон +7 (800) 302-31-42.

Технические характеристики и конструкция вариаторных ремней

Работа в вариаторе сопряжена с высокими боковыми нагрузками на сжатие, нагревом от трения и постоянным изменением радиуса изгиба. Это диктует особые требования к конструкции ремня.

1. Несущий слой (Корд): Расположен в верхней части или по центру. Выполняется из арамидных (Kevlar) или высокопрочных полиэфирных волокон, устойчивых к растяжению и ударным нагрузкам.
2. Поперечная жесткость: Для предотвращения выгибания ремня («седловидности») под давлением дисков вариатора, в резиновую смесь вводятся поперечные волокна (fiber-loaded compound) или используется многослойная тканевая основа.
3. Зубчатая поверхность: Практически все вариаторные ремни имеют формованный зуб на внутренней поверхности (а иногда и на внешней — double cog). Зубья необходимы для повышения гибкости ремня на малых радиусах и эффективного отвода тепла.
4. Боковые грани: Обычно открытые (нарезные), что обеспечивает высокий коэффициент трения и точную передачу усилия.

Классификация и стандарты

Производство ремней регламентируется международным стандартом ISO 1604 и российским ГОСТ 26379-84.

Размер ремня определяется тремя параметрами: шириной верхнего основания (W), толщиной (T) и длиной (Li или La).

Основные промышленные профили (Ширина x Толщина, мм):

• W16 (17×6)
• W20 (21×7)
• W25 (26×8)
• W31.5 (33×10)
• W40 (42×13)
• W50 (52×16)
• W63 (65×20)

Для сельскохозяйственной техники (комбайнов) применяются специфические дюймовые и метрические размеры, например: 45×22, 51×22, 68×24, HL, HM, HH и др.

Сравнительная таблица материалов:

Важно: При замене вариаторного ремня категорически запрещается использовать изделия с отличной от оригинала шириной или углом клина. Даже небольшое отклонение в ширине (1-2 мм) приведет к изменению диапазона регулирования скорости и выходу ремня на недопустимый радиус, что вызовет его разрушение или повреждение дисков вариатора.

Сферы применения

Вариаторные ремни являются критически важным компонентом для техники, требующей изменения скорости без переключения шестерен.

Основные направления эксплуатации:

• Сельское хозяйство: Зерноуборочные и кормоуборочные комбайны (привод молотильного барабана, вентилятора очистки, ходовой части). Бренды: John Deere, Claas, Case, New Holland, Rostselmash (Нива, Дон, Вектор, Acros).
• Снегоходная техника: Вариаторы трансмиссии снегоходов (Буран, Тайга, Yamaha, BRP).
• Промышленное оборудование: Токарные и сверлильные станки с вариаторами скоростей, текстильное оборудование.
• Малая механизация: Скутеры, квадроциклы (ATV), мини-тракторы.

Компания «Резиномир» предлагает аграриям и промышленным предприятиям приобрести ремни вариаторные оптом. В наличии на складе поддерживается ассортимент ремней для отечественной и импортной сельхозтехники. Мы поставляем продукцию ведущих мировых производителей: Gates, Optibelt, ContiTech, Rubena, PIX.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят прайс-лист и помогут подобрать аналог ремня по каталожному номеру (OEM) или геометрическим размерам. На все изделия распространяется гарантия. Предлагаем специальные условия для сезонных закупок.

FAQ: Часто задаваемые вопросы

1. Как правильно измерить вариаторный ремень?
Измерять нужно ширину верхнего основания (по спинке) и расчетную длину. Длину лучше измерять рулеткой по внешней стороне (La) или, если ремень порван, по внутренней (Li). Важно учитывать, что изношенный ремень может быть уже нового на 1-2 мм из-за истирания боковых граней.

2. Почему вариаторный ремень быстро греется и горит?
Перегрев обычно вызван проскальзыванием. Причины: износ ремня (уменьшение ширины), износ или загрязнение дисков вариатора, ослабление пружины натяжителя или заклинивание подвижного диска. Также причиной может быть использование ремня несоответствующего профиля.

3. Можно ли ставить ремень с полиэстеровым кордом вместо арамидного?
Для тяжелонагруженных узлов (ходовой вариатор комбайна, привод барабана) — нет. Полиэстер имеет большее удлинение под нагрузкой, чем арамид (кевлар). Ремень растянется, начнет буксовать и сгорит при пиковой нагрузке. Для таких узлов нужны только усиленные ремни.

4. В чем разница между ремнем 45×22 и 47×22?
Разница в ширине составляет 2 мм. Это существенно для настройки вариатора. Более широкий ремень выйдет на больший радиус при тех же оборотах, что изменит передаточное число. Более узкий ремень провалится глубже. Взаимозаменяемость возможна только при наличии регулировки межосевого расстояния или дисков.

5. Что означает маркировка 1400 La?
Это внешняя длина ремня в миллиметрах. La (Length outside) — длина по наружной грани. Также может указываться длина Lw/Lp (рабочая/расчетная) или Li (внутренняя). При подборе аналога всегда нужно уточнять, какая именно длина указана в маркировке, чтобы не ошибиться с размером.
