Рукава напорные
Отображение 1–20 из 283Цены: по возрастанию
Гибкие армированные трубопроводы, предназначенные для подачи жидких, газообразных и сыпучих веществ под избыточным давлением, классифицируются как напорные рукава. Данная категория резинотехнических изделий является ключевым элементом гидравлических и пневматических систем, обеспечивая герметичность и целостность магистралей при транспортировке рабочих сред. Функциональное назначение рукавов — компенсация вибраций, температурных расширений и подвижности соединяемых узлов оборудования в машиностроении, строительстве, сельском хозяйстве и нефтехимической отрасли.
Главные инженеры предприятий и специалисты отделов снабжения могут направить техническое задание на подбор типоразмера или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.
Технология производства и конструкция рукавов напорных
В зависимости от назначения и требований к прочности, напорные рукава изготавливаются по различным технологиям: с нитяным усилением или с текстильным каркасом.
- Внутренний слой (камера): Изготавливается из резиновой смеси, стойкой к транспортируемой среде (маслобензостойкой, кислотощелочестойкой, пищевой).
- Силовой каркас:

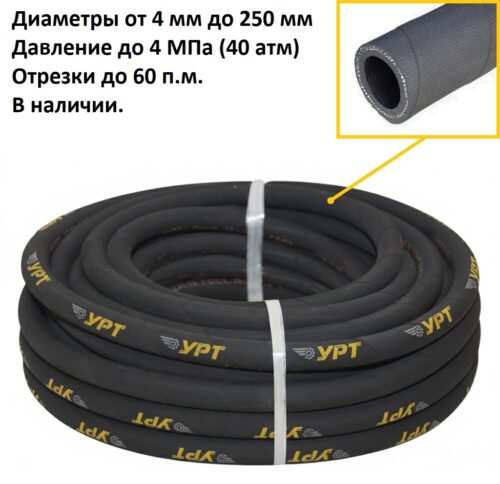

- Нитяное усиление (навивка/оплетка): Синтетические нити накладываются на камеру под углом. Обеспечивает гибкость и легкость.
- Текстильный каркас: Несколько слоев прорезиненной ткани (бельтинг, доместик), намотанных на дорн. Обеспечивает повышенную прочность и жесткость.
- Внешний слой (покрышка): Защищает рукав от истирания, озона и ультрафиолета.
Производство осуществляется в соответствии с межгосударственными стандартами:
- ГОСТ 10362-76: Рукава резиновые напорные с нитяным усилением, неармированные.
- ГОСТ 18698-79: Рукава резиновые напорные с текстильным каркасом.
Классификация по назначению
Выбор типа рукава определяется рабочей средой. Стандарт ГОСТ 18698-79 выделяет следующие классы:
| Класс | Маркировка (Цвет полосы/группы) | Рабочая среда | Температурный диапазон | Рабочее давление (МПа) |
|---|---|---|---|---|
| Б (I) | Желтый | Бензины, керосин, минеральные масла | -35°С … +70°С | 0.63 — 2.0 |
| В (II) | — | Вода техническая, растворы кислот/щелочей (до 20%) | -35°С … +50°С | 0.63 — 2.0 |
| ВГ (III) | — | Горячая вода | до +100°С | 0.63 — 1.0 |
| Г (IV) | — | Воздух, инертные газы | -35°С … +50°С | 0.63 — 1.0 |
| П (VII) | Красный | Пищевые продукты (спирт, молоко, вода) | -35°С … +50°С | 0.63 — 1.0 |
| Ш (VIII) | — | Абразивные материалы (песок, штукатурка) | -35°С … +50°С | 0.63 — 1.0 |
| Пар-1 (X) | — | Насыщенный пар | до +143°С | 0.3 |
| Пар-2 (X) | — | Насыщенный пар | до +175°С | 0.8 |
Рукава по ГОСТ 10362-76 являются универсальными (маслобензостойкими) и применяются для подачи топлива, масел, воды и воздуха под давлением до 1.6 МПа (16 атм) и выше.
Важно: При эксплуатации напорных рукавов необходимо строго соблюдать температурный режим. Превышение допустимой температуры рабочей среды (например, подача пара в рукав класса ВГ) приведет к расслоению каркаса, вспучиванию резины и разрыву шланга. Также недопустимо превышение рабочего давления: запас прочности (3P или 5P) предусмотрен только для кратковременных гидроударов, а не для постоянной работы.
Сферы применения в промышленности
Рукава напорные являются одним из самых востребованных типов РТИ благодаря своей универсальности.
Основные направления эксплуатации:
- Автомобилестроение и транспорт: Топливные шланги, патрубки системы охлаждения, тормозные шланги (используются рукава по ГОСТ 10362).
- Строительство: Подача сжатого воздуха к пневмоинструменту (отбойные молотки), подача штукатурных растворов и бетона.
- Нефтехимия: Перекачка нефтепродуктов, масел, технических жидкостей.
- Пищевая промышленность: Линии розлива, мойка оборудования паром и горячей водой.
- Металлургия и энергетика: Системы водяного охлаждения печей, подача пара.
Компания «Резиномир» предлагает промышленным предприятиям приобрести рукава оптом (бухтами или в нарезку). В наличии на складе поддерживается ассортимент диаметров от 6 до 200 мм.
Коммерческие условия сотрудничества
Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России и страны ЕАЭС организуется через федеральные транспортные компании.
Специалисты отдела продаж предоставят актуальный прайс-лист и помогут подобрать аналог. На все изделия распространяется гарантия завода-изготовителя, подтверждающая соответствие физико-механических свойств требованиям ГОСТ.
FAQ: Часто задаваемые вопросы
1. В чем разница между рукавом с нитяным усилением и с текстильным каркасом?
Рукава с нитяным усилением (ГОСТ 10362) более гибкие, имеют меньший вес и толщину стенки. Они производятся длинномерными бухтами (по 50-100 м) и удобны для монтажа в ограниченном пространстве. Рукава с текстильным каркасом (ГОСТ 18698) более жесткие, имеют толстую стенку, выдерживают большие механические нагрузки, но выпускаются отрезками ограниченной длины (10-20 м).
2. Можно ли использовать воздушный шланг для воды?
Да, рукава класса «Г» (воздух) могут использоваться для подачи технической воды, так как резина внутреннего слоя инертна к воде. Однако наоборот (водяной шланг для воздуха) использовать не всегда рекомендуется, так как воздух может содержать пары масла от компрессора, которые разрушат не маслостойкую резину класса «В».
3. Как расшифровать маркировку 20х29-1,6 ГОСТ 10362-76?
Маркировка означает:
- 20 — внутренний диаметр в мм.
- 29 — наружный диаметр в мм.
- 1,6 — рабочее давление в МПа (16 атмосфер).
- ГОСТ 10362-76 — стандарт, по которому изготовлен рукав (универсальный, МБС).
4. Выдержит ли рукав Пар-2 температуру 200 градусов?
Рукава класса Пар-2 (X) рассчитаны на температуру насыщенного пара до +175°С. При температуре +200°С резина (обычно на основе EPDM или бутилкаучука) начнет быстро стареть, твердеть и трескаться. Для более высоких температур требуются металлорукава или специальные фторопластовые шланги.
5. Поставляются ли рукава с фитингами?
Стандартно напорные рукава поставляются метражом (без арматуры). Услуга опрессовки фитингов, установки фланцев или быстроразъемных соединений (камлоков) выполняется дополнительно по техническому заданию заказчика в нашем сервисном центре.
