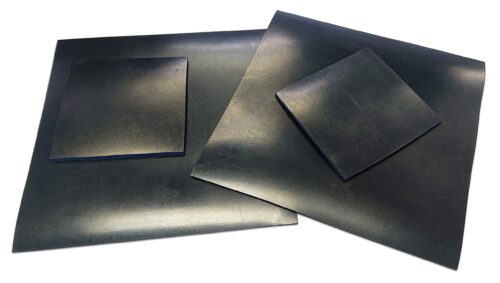

Листовой вулканизированный материал на основе каучука, предназначенный для изготовления уплотнительных прокладок, настилов и амортизационных элементов, классифицируется как техническая пластина (техпластина). Данная категория резинотехнических изделий является базовым сырьем для ремонтных и производственных нужд в машиностроении, металлургии, строительстве и энергетике. Функциональное назначение техпластины — герметизация неподвижных соединений, предотвращение трения между металлическими поверхностями, восприятие одиночных ударных нагрузок и электроизоляция (для специальных марок).
Главные механики предприятий и специалисты отделов снабжения могут направить техническое задание на раскрой или спецификацию для заказа партии (рулонов, листов) по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.
Технические характеристики и стандарты производства техпластин
В Российской Федерации производство и классификация технических пластин регламентируется межгосударственным стандартом ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия».
Технология изготовления и типы
Техпластина производится двумя основными методами:
- Формовой (Ф): Вулканизация в пресс-формах на гидравлических прессах. Позволяет получать листы фиксированных размеров (например, 500х500, 720х720, 1000х1000 мм) с высокой точностью толщины.
- Неформовой (Н): Вулканизация в котлах или на барабанных вулканизаторах непрерывного действия. Продукция выпускается в виде рулонов шириной 800–1200 мм и длиной до 10 метров (в зависимости от толщины).
По конструкции пластины делятся на:
- Тип I: Резиновая пластина (монолитная).
- Тип II: Резинотканевая пластина (с одним или несколькими слоями ткани). Ткань повышает прочность на разрыв и предотвращает деформацию под нагрузкой.
Марки пластин по условиям эксплуатации
Выбор марки резины определяется рабочей средой, в которой будет эксплуатироваться изделие.
- ТМКЩ (Тепломорозокислотощелочестойкая): Рабочая среда: воздух, инертные газы, азот; вода (пресная, морская, промышленная); растворы солей, кислот и щелочей (концентрацией до 20%). Температурный диапазон: от -45°С до +80°С.
- МБС (Маслобензостойкая): Рабочая среда: воздух помещений, инертные газы; масла и топлива на нефтяной основе, бензин. Температурный диапазон: от -30°С до +80°С.
- АМС (Атмосферомаслостойкая): Стойкость к озону и маслам.
Также пластины различаются по степени твердости: мягкая (М), средняя (С), повышенная (Т).
Сравнительная таблица характеристик:
| Марка пластины | Рабочая среда | Твердость (Шор А) | Изменение массы в среде (макс.) | Особенности |
|---|---|---|---|---|
| ТМКЩ-С | Кислоты, вода | 55 — 70 | +5% (в воде) | Универсальность |
| МБС-С | Масло, бензин | 65 — 80 | +5…-2% (в изооктане) | Набухание минимально |
| АМС-С | Озон, масло | 55 — 70 | Нормируется | Для наружного воздуха |
Важно: При вырубке прокладок из техпластины необходимо учитывать, что резина практически несжимаема в объеме (коэффициент Пуассона ~0.5). При сжатии прокладки между фланцами она деформируется, «растекаясь» в стороны. Поэтому отверстия под болты должны быть вырублены с небольшим запасом, а усилие затяжки контролироваться динамометрическим ключом во избежание раздавливания материала.
Классы и типоразмеры
Согласно ГОСТ 7338-90, пластины делятся на два класса в зависимости от рабочего давления и толщины:
- 1-й класс: Толщина от 1.0 до 20.0 мм. Предназначены для работы под давлением свыше 0.1 МПа.
- 2-й класс: Толщина от 1.0 до 60.0 мм. Предназначены для работы под давлением до 0.1 МПа, для предотвращения трения, восприятия одиночных ударов, а также в качестве настилов и прокладок.
Техпластины толщиной свыше 60 мм (до 100 мм и более) часто называют резиновыми плитами и производят по ТУ (например, для отвалов снегоуборочной техники).
Сферы применения в промышленности
Благодаря доступности и простоте обработки, техпластина является самым массовым видом РТИ.
Основные направления эксплуатации:
- Машиностроение: Изготовление прокладок для редукторов, насосов, крышек люков. Виброизолирующие опоры станков.
- Коммунальное хозяйство: Уплотнение фланцев трубопроводов водоснабжения и канализации, снегоочистительные лемехи (скребки) для спецтехники.
- Строительство: Гидроизоляционные прокладки, демпферы под балки и фермы.
- Химическая промышленность: Футеровка емкостей и столов, контактирующих с агрессивными растворами (ТМКЩ).
- Электротехника: Изолирующие коврики (при условии использования специальных диэлектрических марок или после испытаний).
Компания «Резиномир» предлагает предприятиям приобрести техническую пластину оптом (в рулонах) и в розницу (листами). Мы поддерживаем складской запас основных марок (ТМКЩ, МБС) толщиной от 1 до 50 мм. Также оказываем услуги по резке рулонного материала на полосы заданной ширины.
Коммерческие условия сотрудничества
Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.
Специалисты отдела продаж предоставят актуальный прайс-лист (цена за кг) и помогут рассчитать вес партии. На все изделия распространяется гарантия завода-изготовителя и предоставляется паспорт качества с результатами физико-механических испытаний.
FAQ: Часто задаваемые вопросы
1. Сколько весит квадратный метр техпластины?
Вес зависит от толщины и плотности резины (обычно 1.3-1.5 г/см³). Ориентировочно, 1 мм толщины весит 1.3-1.5 кг/м².
Например:
- Лист 5 мм: ~7.5 кг/м²
- Лист 10 мм: ~15 кг/м²
Точный вес указывается в отгрузочных документах.
2. Чем отличается формовая пластина от неформовой?
Формовая пластина изготавливается в пресс-формах под высоким давлением, что обеспечивает более плотную структуру и точные размеры (толщину). Она выпускается листами (квадратами). Неформовая пластина вулканизируется в непрерывном процессе и выпускается рулонами. Она может иметь большие допуски по толщине, но удобна для раскроя длинных деталей.
3. Можно ли использовать пластину ТМКЩ для бензина?
Нет, резина марки ТМКЩ не является маслобензостойкой. При контакте с топливом она набухает, увеличивается в размерах и теряет прочность. Для бензина и масел необходимо использовать только пластину марки МБС.
4. Как резать толстую техпластину (20-40 мм)?
Тонкую резину (до 5-6 мм) можно резать усиленным ножом или ножницами. Толстую пластину (свыше 10 мм) режут ленточными пилами, электролобзиком с пилкой по резине (без развода зубьев) или гидроабразивной резкой. Для ровного реза ножом рекомендуется смачивать лезвие мыльной водой.
5. Каков срок хранения техпластины?
Гарантийный срок хранения пластин 1-го класса — 5.5 лет, 2-го класса — 2.5 года с даты изготовления. Хранить резину следует в закрытых помещениях при температуре до +25°С, вдали от солнечного света и источников тепла.
