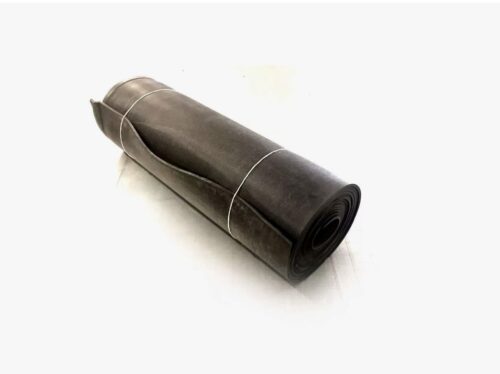

Пластина токопроводящая РЭП

Листовой эластомерный материал со специальными электрическими свойствами, предназначенный для отвода статического электричества и экранирования электромагнитных полей, классифицируется как пластина токопроводящая РЭП (Резина Электропроводящая). Данная продукция является функциональной противоположностью диэлектрическим коврам. Ее основное назначение — предотвращение накопления опасных потенциалов статического электричества на поверхностях оборудования, полах производственных помещений и рабочих столах, а также обеспечение электрического контакта между элементами заземления.

Главные энергетики взрывоопасных производств и специалисты по охране труда могут направить техническое задание на расчет площади покрытия или спецификацию для заказа партии (листов) по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технология производства и свойства материала

Электропроводность резины достигается путем введения в состав смеси специальных наполнителей: высокоструктурного технического углерода (сажи), графита или металлических порошков. Эти компоненты создают внутри полимерной матрицы токопроводящие мостики, по которым стекает заряд.

Производство пластин РЭП осуществляется методом вулканизации в прессах (формовые пластины). Качество материала контролируется по удельному объемному электрическому сопротивлению.

Ключевые характеристики:

• Удельное объемное сопротивление (ρv): Не более 10³ — 10⁵ Ом·м (в зависимости от типа).
• Твердость: 60-75 единиц по Шору А.
• Рабочая температура: от -30°С до +70°С.
• Среда эксплуатации: Воздух помещений, отсутствие прямого воздействия масел и бензина (если не оговорено иное).

Нормативные стандарты

В Российской Федерации пластины РЭП производятся в соответствии с ТУ 38.1051325-2008 (и его модификациями) или отраслевыми стандартами.

Классификация по электрическим свойствам:

1. Проводящие (Conductive): Сопротивление < 10⁴ Ом. Обеспечивают быстрое стекание заряда (заземление).
2. Рассеивающие (Dissipative/Antistatic): Сопротивление 10⁵ — 10⁹ Ом. Обеспечивают медленное и безопасное стекание заряда, предотвращая искровой разряд.

Сравнительная таблица материалов:

Важно: При укладке токопроводящей пластины в качестве напольного покрытия или настила на рабочий стол необходимо обеспечить ее надежное соединение с контуром заземления здания. Просто положить пластину недостаточно — заряд должен уходить в землю. Для этого используются медные ленты, прокладываемые под пластиной, и специальные узлы заземления.

Типоразмеры и сферы применения

Пластина РЭП выпускается преимущественно в виде листов (формовая).

• Толщина: от 1 до 10 мм.
• Размеры листа: 500х500 мм, 700х700 мм (наиболее распространенный формат).
• Цвет: Всегда черный (из-за содержания углерода).

Сферы применения обусловлены требованиями электростатической искробезопасности (ESD-защита).

Основные направления эксплуатации:

• Электронная промышленность: Покрытия рабочих столов монтажников радиоаппаратуры (защита микросхем от пробоя статикой).
• Взрывоопасные производства: Напольные покрытия в цехах приготовления порохов, взрывчатых веществ, лакокрасочных материалов, мукомольных мельницах (предотвращение искры).
• Медицина: Полы в операционных и рентген-кабинетах (защита высокоточного оборудования).
• Энергетика: Выравнивание потенциалов, экранирование кабельных трасс.

Компания «Резиномир» предлагает предприятиям приобрести пластину РЭП оптом (листами) для оснащения зон ESD-защиты. Мы поставляем продукцию, прошедшую контроль электрического сопротивления.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят прайс-лист (цена за кг или лист) и помогут рассчитать количество листов для покрытия заданной площади. На все изделия предоставляется паспорт качества с результатами измерений сопротивления.

FAQ: Часто задаваемые вопросы

1. Чем отличается антистатическая резина от токопроводящей?
Разница в величине электрического сопротивления. Токопроводящая резина (Conductive) имеет низкое сопротивление и проводит ток почти как металл (условно). Антистатическая (Static Dissipative) имеет более высокое сопротивление, она не «бьет током», но позволяет заряду медленно стекать, не накапливаясь до опасного потенциала. Пластина РЭП может быть и той, и другой, в зависимости от рецептуры.

2. Можно ли использовать пластину РЭП как диэлектрический коврик?
Категорически запрещено! Это смертельно опасно. Диэлектрический коврик должен изолировать человека от земли, чтобы ток не прошел через тело. Пластина РЭП, наоборот, проводит ток. Если встать на нее и коснуться фазы, удар током будет гарантирован.

3. Как заземлить стол, покрытый пластиной РЭП?
На угол пластины устанавливается кнопка заземления (или болт), к которой подключается провод, идущий к шине заземления через резистор 1 МОм (для безопасности персонала). Также можно проложить под пластиной медную фольгу, соединенную с «землей».

4. Боится ли эта резина бензина?
Стандартная пластина РЭП изготавливается на основе каучуков общего назначения и не является маслобензостойкой. При контакте с топливом она набухает, и ее проводящие свойства могут измениться из-за нарушения структуры углеродных цепочек. Для работы с ГСМ требуются специальные маслостойкие токопроводящие смеси.

5. Как проверить, работает ли пластина?
Для проверки используется тераомметр с двумя электродами определенного веса и площади. Измеряется поверхностное сопротивление (между двумя точками на поверхности) и сопротивление относительно земли (между поверхностью и точкой заземления). Показания должны соответствовать нормам ГОСТ или стандартам ESD.
