Пластина трансформаторная
Отображение 1–20 из 21Цены: по возрастанию
Листовой вулканизированный материал, изготовленный на основе маслостойких каучуков и предназначенный для герметизации неподвижных соединений в силовом электротехническом оборудовании, классифицируется как пластина трансформаторная. Данная категория резинотехнических изделий (РТИ) выполняет критически важную функцию в энергетике: предотвращает утечки диэлектрической жидкости (масла) из баков трансформаторов, а также защищает внутренние элементы от воздействия влаги и загрязнений. Специфика эксплуатации требует от материала высокой стойкости к химическому воздействию разогретого масла и стабильности физических свойств при длительных тепловых нагрузках.
Инженеры-энергетики, специалисты ремонтных служб и отделы снабжения предприятий могут направить техническое задание на раскрой или спецификацию для заказа партии (рулонов, листов) по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре и наличию доступен телефон +7 (800) 302-31-42.
Технология производства и нормативные стандарты
Изготовление трансформаторных пластин представляет собой процесс вулканизации специальных резиновых смесей. В зависимости от толщины и требуемых допусков, применяется два метода производства:
- Формовой: Вулканизация в пресс-формах под высоким давлением. Позволяет получать листы (полосы) точных размеров и большой толщины.
- Неформовой: Непрерывная вулканизация экструдированной смеси в котлах или туннелях. Продукция выпускается в виде рулонов или длинномерных полос.
Производство строго регламентируется межгосударственным стандартом ГОСТ 12855-77 «Пластина резиновая для трансформаторов. Технические условия». Этот документ определяет рецептуру смесей, физико-механические показатели и правила приемки.
Классификация типов и свойства материалов
Согласно ГОСТ 12855-77, пластины подразделяются на два типа в зависимости от условий эксплуатации и состава резиновой смеси:
- Тип УМ (Универсальная Маслостойкая). Предназначена для работы в среде трансформаторного масла (по ГОСТ 982-80) и воздуха. Материал устойчив к набуханию в углеводородах и не выделяет в масло активную серу, которая могла бы ухудшить его диэлектрические свойства.
- Тип ОМ (Озерноморозостойкая). Разработана для эксплуатации в среде воздуха с повышенным содержанием озона, что характерно для зон вблизи токоведущих частей высокого напряжения. Обладает повышенной стойкостью к старению и низким температурам.
Сравнительная характеристика типов пластин:
| Тип пластины | Рабочая среда | Температурный диапазон | Твердость (Шор А) | Изменение массы в масле (макс.) |
|---|---|---|---|---|
| УМ (Универсальная) | Масло, воздух | -60°С … +100°С | 55 — 70 | 8% |
| ОМ (Озономорозостойкая) | Воздух (озон) | -55°С … +50°С | 55 — 70 | Не нормируется |
В качестве сырьевой базы используются бутадиен-нитрильные каучуки (NBR) для типа УМ и хлоропреновые или этилен-пропиленовые каучуки для типа ОМ.
Важно: При монтаже трансформаторных прокладок критически необходимо соблюдать момент затяжки болтовых соединений. Чрезмерное сжатие резины (более 30-40% от исходной толщины) приводит к разрушению структуры материала и потере эластичности. Впоследствии, при температурном расширении/сжатии металла бака, «пережатая» прокладка не сможет компенсировать зазор, что приведет к течи масла (потениям).
Технические параметры и формы выпуска
Геометрические размеры пластин варьируются в зависимости от метода изготовления.
- Листы (полосы): Толщина от 2 до 40 мм. Ширина и длина могут быть стандартными (например, 500х500 мм) или нарезаться по требованию заказчика.

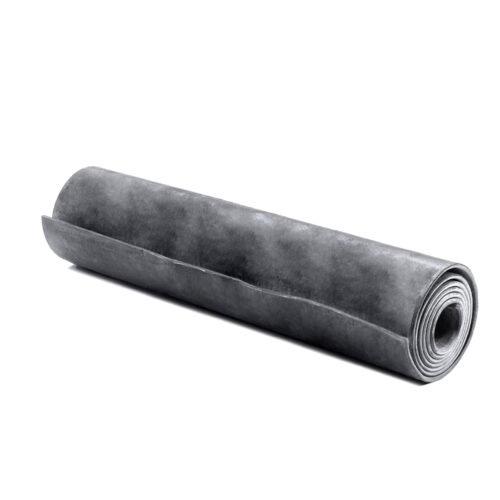

- Рулоны: Толщина от 2 до 10-12 мм, ширина рулона до 1000-1200 мм.
Пластина трансформаторная выпускается без тканевых прокладок (тип I), так как наличие ткани в масляной среде может способствовать капиллярному эффекту (просачиванию масла по волокнам).
Сферы применения в энергетике
Материал является специализированным и используется преимущественно в электротехнической отрасли.
Основные направления эксплуатации:
- Силовые трансформаторы: Уплотнение разъема «бак-крышка» (для трансформаторов со съемной активной частью), герметизация фланцев радиаторов охлаждения, вводов ВН/НН, газовых реле и кранов.
- Высоковольтное оборудование: Масляные выключатели, реакторы, контакторы.
- Комплектные трансформаторные подстанции (КТП): Изоляция и уплотнение дверей ячеек, защита от пыли и влаги.
- Ремонтные предприятия: Изготовление ремкомплектов (ЗИП) для планового обслуживания подстанций.
Компания «Резиномир» предлагает предприятиям энергетического комплекса приобрести пластину трансформаторную ГОСТ 12855-77 оптом (в рулонах) и в виде нарезанных полос или листов. Мы поддерживаем складской запас материала типа УМ различных толщин.
Коммерческие условия сотрудничества
Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России и страны ЕАЭС организуется через федеральные транспортные компании.
Специалисты отдела продаж предоставят прайс-лист (цена за кг) и помогут рассчитать вес необходимого количества материала. Возможна поставка продукции под заказ с нестандартными размерами. На все изделия распространяется гарантия завода-изготовителя и предоставляется паспорт качества с результатами лабораторных испытаний на маслостойкость.
FAQ: Часто задаваемые вопросы
1. Чем трансформаторная пластина отличается от МБС?
Пластина МБС (ГОСТ 7338-90) предназначена для технических масел и топлива. Трансформаторная пластина УМ (ГОСТ 12855-77) разработана специально для горячего трансформаторного масла. Главное отличие — отсутствие в составе компонентов (серы), которые могут вымываться маслом и снижать его электроизоляционные свойства. Использование обычной МБС в трансформаторах может привести к пробою изоляции.
2. Какой срок службы у прокладки из УМ?
При соблюдении правил монтажа (степень сжатия) и эксплуатации (температурный режим до +100°С), расчетный срок службы уплотнений составляет не менее 10-12 лет, что соответствует межремонтному интервалу трансформаторов.
3. Как правильно стыковать полосы при укладке на большой фланец?
Стыковка полос производится методом косого среза («на ус» под углом 45°) с последующим склеиванием маслостойким клеем (например, 88-НП) или, что предпочтительнее, вулканизацией переносным вулканизатором. Стык не должен располагаться в углах или местах прохода болтов.
4. Можно ли использовать пластину УМ на морозе -50°С?
Стандартная пластина УМ сохраняет работоспособность до -60°С. Однако при таких температурах она теряет эластичность. Важно, чтобы при запуске трансформатора (разогреве) не происходило резких механических воздействий на уплотнение до момента прогрева масла.
5. Режете ли вы пластину на полосы?
Да, компания предоставляет услуги по нарезке рулонной и листовой резины на полосы (ленты) заданной ширины. Это позволяет заказчику получить готовый к монтажу уплотнитель и сократить отходы материала.
