Адаптеры

Резьбовые соединительные элементы, предназначенные для сопряжения гидравлических трубопроводов, рукавов высокого давления (РВД) и гидроагрегатов с различными типами резьбы и уплотнений, классифицируются как гидравлические адаптеры. Данная категория фитингов выполняет функцию переходника, позволяя объединять в единую систему компоненты, изготовленные по разным международным стандартам (метрическим и дюймовым). Функциональное назначение адаптеров — изменение направления потока рабочей жидкости, переход с одного диаметра на другой, а также подключение контрольно-измерительной аппаратуры (манометров) к гидросистеме.

Главные инженеры предприятий, специалисты по ремонту спецтехники и отделы снабжения могут направить заявку на подбор адаптеров (по чертежам или образцам) или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технические характеристики и стандарты производства адаптеров

Адаптеры являются высоконагруженными элементами гидросистемы и работают под давлением до 630 бар. Поэтому их производство осуществляется на прецизионных токарных станках с ЧПУ из конструкционных углеродистых сталей с последующим защитным гальваническим покрытием (цинкование с хроматированием) или из нержавеющей стали (AISI 316) для агрессивных сред.

Конструкция и типы резьб регламентируются международными стандартами:

• DIN 2353 / ISO 8434-1: Метрическая резьба, уплотнение по конусу 24° (DKOL, DKOS).
• SAE J514 / ISO 8434-2: Дюймовая резьба UN/UNF, уплотнение по конусу 37° (JIC).
• BS 5200 / ISO 8434-6: Дюймовая трубная резьба (BSP), уплотнение по конусу 60°.
• SAE J1453 / ISO 8434-3: Дюймовая резьба, торцевое уплотнение (ORFS).

Классификация по типу корпуса

В зависимости от конфигурации, адаптеры делятся на:

1. Прямые (Штуцеры/Муфты): Для линейного соединения двух магистралей. Могут иметь схему «Штуцер-Штуцер» (наружная-наружная резьба), «Штуцер-Гайка» или «Гайка-Гайка».

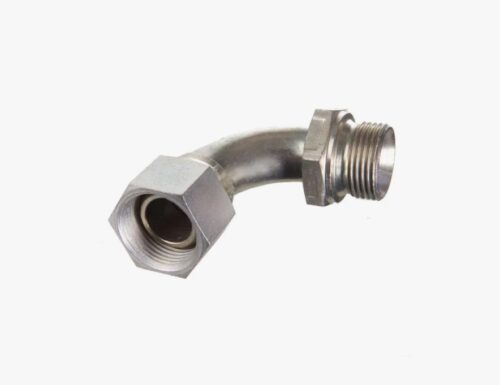

2. Угловые (Угольники): Позволяют повернуть поток на 45° или 90°.
3. Тройники и крестовины: Для разветвления потока (T-образные, L-образные, Y-образные).

Типы уплотнений

Надежность соединения зависит от способа герметизации.

• Металл-по-металлу: Герметичность достигается за счет деформации сопрягаемых конических поверхностей (JIC, BSP, NPTF).
• Мягкое уплотнение: Использование резиновых колец (O-ring) из NBR или FKM. Кольцо может быть установлено на конусе (DKO), в канавке на торце (ORFS) или под шайбой (BSP-ED). Этот тип обеспечивает лучшую герметичность при вибрации.

Сравнительная таблица резьбовых стандартов:

Важно: При монтаже адаптеров категорически запрещается превышать рекомендованный момент затяжки. Перетяжка фитингов с коническим уплотнением («металл-по-металлу») приводит к необратимой деформации конуса («раздавливанию») и появлению микротрещин, через которые будет просачиваться масло. Для соединений с резиновыми кольцами (DKO, ORFS) перетяжка разрушает уплотнитель. Используйте динамометрический ключ.

Сферы применения

Адаптеры необходимы при ремонте и модернизации любой гидравлической техники, особенно когда требуется соединить импортный насос с отечественным гидроцилиндром.

Основные направления эксплуатации:

• Спецтехника: Экскаваторы, погрузчики, автогрейдеры (Komatsu, Hitachi, Volvo, CAT).
• Сельское хозяйство: Тракторы, комбайны (подключение навесного оборудования).
• Промышленность: Станочное оборудование, прессы, литьевые машины.
• Лесная техника: Форвардеры, харвестеры (Ponsse, John Deere).
• Грузовой транспорт: Гидросистемы самосвалов, гидроборта.

Компания «Резиномир» предлагает предприятиям и сервисным центрам приобрести адаптеры оптом и в розницу. Мы поддерживаем складской запас тысяч наименований фитингов всех основных стандартов.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят каталог с таблицами идентификации резьб и помогут подобрать переходник (например, с метрики на дюйм). На все изделия распространяется гарантия. Возможна поставка редких адаптеров (JIS, Komatsu) под заказ.

FAQ: Часто задаваемые вопросы

1. Как определить резьбу на адаптере?
Для этого потребуются штангенциркуль и резьбомер. Измерьте наружный диаметр резьбы (для штуцера) или внутренний (для гайки). Затем с помощью резьбомера определите шаг резьбы (для метрики) или количество витков на дюйм (для дюймовой). Сравните полученные данные с таблицами стандартов. Также обратите внимание на угол конуса уплотнения.

2. Можно ли вкрутить штуцер NPT в отверстие BSPT?
Обе резьбы являются коническими и имеют близкий профиль, но разный угол (60° у NPT и 55° у BSPT). На малых диаметрах их можно скрутить с усилием, но герметичность не гарантируется, и резьба будет повреждена. Для надежного соединения необходимо использовать специальные переходники NPT-BSP.

3. Что такое ввертной адаптер?
Ввертной адаптер — это штуцер, который одной стороной (обычно с уплотнительным кольцом USIT или ED) вкручивается в корпус гидроагрегата (насоса, распределителя, цилиндра), а другая его сторона служит для подключения шланга РВД.

4. Какое давление выдерживают адаптеры?
Адаптеры рассчитаны на то же давление, что и рукава высокого давления соответствующего стандарта. Легкая серия (L) обычно работает до 315 бар, тяжелая серия (S) — до 630 бар. Дюймовые адаптеры JIC/BSP выдерживают в среднем 350-450 бар.

5. Нужна ли фум-лента для гидравлических адаптеров?
Фум-лента и герметики допускаются только для конических резьб (NPTF, BSPT, МК), где уплотнение происходит по виткам резьбы. Для всех остальных типов адаптеров (с уплотнением по конусу или кольцу) применение подмотки категорически запрещено, так как ее фрагменты могут попасть в гидросистему и заклинить клапаны, а на герметичность она не повлияет (резьба там не держит давление).
