БРС

Гидравлические устройства, позволяющие производить мгновенное замыкание и размыкание контуров гидросистем без использования инструмента и потери рабочей жидкости, классифицируются как быстроразъемные соединения (БРС). Данная категория арматуры является стандартом де-факто для мобильной и стационарной техники, где требуется частая смена навесного оборудования или подключение диагностических приборов. Функциональное назначение БРС — обеспечение герметичности магистрали как в соединенном, так и в разъединенном состоянии (благодаря встроенным обратным клапанам), а также защита системы от попадания грязи.

Главные механики и операторы спецтехники могут направить заявку на подбор БРС (по типу и размеру) или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технические характеристики и стандарты БРС

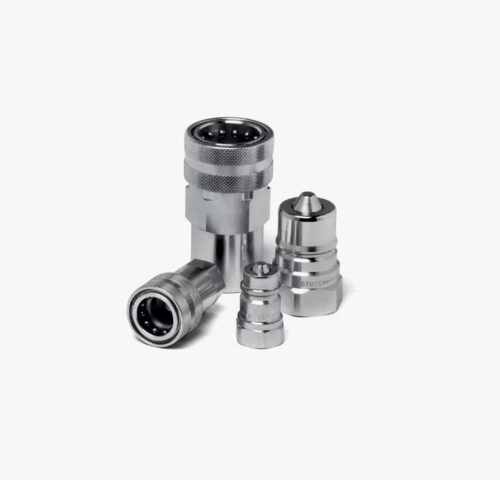

Конструктивно БРС состоит из двух частей: розетки («мама») и ниппеля («папа»). Внутри каждой части находится подпружиненный клапан, который открывается при стыковке и закрывается при разъединении.

Производство БРС регламентируется международными стандартами ISO, что обеспечивает взаимозаменяемость изделий разных брендов.

Основные стандарты и типы

1. ISO 7241-A (ISO A): Самый распространенный тип для сельскохозяйственной техники. Клапан конической формы («грибок»). Фиксация шариковая.
2. ISO 7241-B (ISO B): Промышленный стандарт. Используется в станочном оборудовании, металлургии. Отличается материалами (часто латунь или нержавейка) и формой корпуса.
3. ISO 16028 (Flat Face / FIRG): БРС с плоским торцом. При разъединении потери масла минимальны («сухой разрыв»), а плоскую поверхность легко очистить от грязи. Стандарт для строительной техники (экскаваторы, погрузчики) с гидромолотами.
4. Резьбовые БРС (Screw type): Соединение происходит путем свинчивания частей. Устойчивы к гидроударам и вибрации. Применяются на сверхвысоких давлениях (700 бар) и в карьерной технике.

Материалы изготовления:

• Корпус: Углеродистая сталь с цинковым покрытием (защита от коррозии), нержавеющая сталь (AISI 304/316), латунь.
• Уплотнения: NBR (стандарт), FKM (для высоких температур), EPDM.

Сравнительная таблица характеристик:

Важно: При выборе БРС необходимо учитывать возможность соединения под остаточным давлением. Стандартные БРС (ISO A, ISO B) нельзя сомкнуть, если в системе есть давление (масло «подпирает» клапан). Для подключения оборудования под давлением требуются специальные модификации БРС (обычно резьбовые или с декомпрессором), маркируемые как «Connect under pressure». Попытка силового соединения обычных БРС молотком приведет к поломке механизма фиксации.

Сферы применения

Быстроразъемные соединения значительно повышают производительность труда и безопасность.

Основные направления эксплуатации:

• Сельское хозяйство: Тракторы (МТЗ, John Deere), комбайны. Подключение гидроцилиндров прицепов, сеялок, плугов.
• Строительство: Экскаваторы, погрузчики (JCB, CAT, Volvo). Подключение гидромолотов, гидробуров, вибротрамбовок (используются Flat Face).
• Лесная техника: Харвестеры, форвардеры.
• Коммунальная техника: КДМ, мусоровозы (подключение сменных отвалов, щеток).
• Промышленность: Пресс-формы, испытательные стенды, заправка систем.

Компания «Резиномир» предлагает предприятиям и сервисным центрам приобрести БРС оптом и в розницу. Мы поддерживаем складской запас соединений всех стандартов (1/4″, 3/8″, 1/2″, 3/4″, 1″). В наличии также защитные пластиковые и алюминиевые заглушки.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят каталог с размерами и помогут подобрать аналог БРС по образцу или маркировке. На все изделия распространяется гарантия. Возможна поставка БРС из нержавеющей стали под заказ.

FAQ: Часто задаваемые вопросы

1. Как определить тип БРС на тракторе?
Нужно осмотреть торец клапана. Если он имеет выступающий «грибок» (конус) — это ISO A (самый частый вариант). Если торец плоский — это Flat Face (ISO 16028). Также важен размер резьбы подключения к шлангу и размер корпуса.

2. Почему БРС течет в соединенном состоянии?
Основная причина — износ или повреждение внутреннего уплотнительного кольца в розетке («маме»). Это происходит из-за попадания грязи, песка или металлической стружки. Также течь может быть вызвана износом ниппеля («папы») — появлением выработки или царапин на посадочной поверхности.

3. Можно ли соединять БРС разных производителей?
Да, если они изготовлены по одному международному стандарту (например, ISO 7241-A). Стандарты гарантируют полную геометрическую совместимость профилей. Однако смешивать бренды в ответственных узлах не всегда рекомендуется из-за возможных различий в допусках и материалах уплотнений.

4. Что такое БРС с «сухим разрывом»?
Это БРС стандарта ISO 16028 (Flat Face). Их конструкция такова, что при разъединении клапаны закрываются мгновенно прямо на уровне торцевой поверхности, не оставляя полости с маслом. В результате наружу не вытекает ни капли жидкости, и внутрь не попадает воздух и грязь.

5. Нужны ли заглушки для БРС?
Использование защитных колпачков и пробок (пыльников) обязательно. Грязь, попавшая в разъединенную муфту, при следующем соединении будет загнана потоком масла прямо в гидросистему, что приведет к заклиниванию распределителей и поломке насоса.
