Штуцера

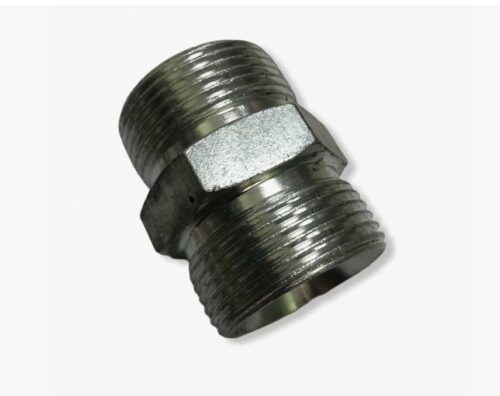

Штуцеры представляют собой разновидность соединительной арматуры (фитингов), предназначенную для подключения гибких трубопроводов к жестким магистралям, агрегатам или емкостям. Изделие конструктивно выполнено в виде патрубка, имеющего наружную или внутреннюю резьбу для фиксации и специальный профиль (ниппель, «елочка» или конус) для крепления рукава. Основным функциональным назначением детали является обеспечение герметичности стыка в системах, транспортирующих жидкости и газы под давлением.

В промышленных гидравлических и пневматических системах штуцеры выполняют роль переходного звена, компенсирующего разницу в диаметрах и стандартах резьб между соединяемыми узлами. Они используются для монтажа рукавов высокого давления (РВД), подключения контрольно-измерительных приборов, а также в системах смазки и топливоподачи. Надежность данного элемента напрямую влияет на безопасность эксплуатации оборудования, предотвращая утечки рабочей среды и падение давления в контуре.

Технология производства и технические характеристики штуцеров

Процесс изготовления соединительных элементов базируется на методах токарной обработки на станках с ЧПУ или холодной высадки. Выбор технологии зависит от серийности производства и сложности геометрической формы изделия. В качестве исходного материала применяются углеродистые стали (например, ст. 20, ст. 45, автоматная сталь А12), нержавеющие стали (12Х18Н10Т, AISI 304/316) или латунь (ЛС59-1).

Для защиты от коррозии углеродистые стали подвергаются гальваническому цинкованию с последующей пассивацией (белый или желтый цинк). Толщина защитного слоя регламентируется стандартами и обычно составляет 8–12 мкм, что обеспечивает устойчивость к воздействию влаги и масляного тумана.

Нормативные стандарты и типы резьб

Производство штуцеров осуществляется в строгом соответствии с отечественными и международными стандартами. В Российской Федерации действуют ГОСТ 21858-78 (соединения трубопроводов), ГОСТ 22704-77 (штуцеры для шевронных уплотнений) и отраслевые ТУ. В импортном оборудовании применяются стандарты DIN 2353 (Германия), SAE J514 (США), ISO 8434.

Геометрические параметры резьбы являются ключевым критерием выбора. Выделяют следующие группы:

• Метрическая резьба (М): Цилиндрическая, с шагом от 1,0 до 2,0 мм. Наиболее распространена в отечественной и европейской технике.
• Трубная цилиндрическая (G/BSP): Дюймовая резьба, широко применяемая в водопроводных и гидравлических системах среднего давления.
• Коническая (R/NPT/К): Обеспечивает уплотнение за счет деформации витков резьбы при затяжке. Применяется в системах с высокими требованиями к герметичности без дополнительных уплотнителей.
• Дюймовая унифицированная (UNF/JIC): Американский стандарт для гидравлики высокого давления.

Для получения технической консультации по совместимости резьб или оформления заказа можно направить запрос на ekb@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Конструктивные особенности и классификация

Штуцеры классифицируются по конфигурации корпуса и способу уплотнения. По форме выделяют прямые (проходные), угловые (90° и 45°), а также тройники и крестовины.

Способы герметизации соединения:

• По конусу: Уплотнение «металл-по-металлу» или с использованием резиновых колец (O-ring). Углы конуса варьируются: 24° (DKOL/DKOS), 37° (JIC), 60° (BSP).
• Торцевое уплотнение: Герметизация по плоской поверхности с помощью прокладки (ORFS).
• Под приварку: Штуцер приваривается непосредственно к трубе или емкости (стандарт SFS).

Ниже приведена таблица сравнения популярных стандартов гидравлических штуцеров:

Сферы применения в промышленности

Штуцеры являются универсальными элементами, востребованными во всех отраслях, использующих трубопроводные системы.

Основные направления использования:

• Машиностроение и станкостроение: Соединение гидравлических станций с исполнительными механизмами (гидроцилиндрами, гидромоторами).
• Спецтехника и сельское хозяйство: Ремонт и сборка гидросистем экскаваторов, тракторов, комбайнов (переходники для РВД).
• Химическая и нефтегазовая промышленность: Монтаж технологических трубопроводов, подключение манометров и датчиков давления (используются изделия из нержавеющей стали).
• Автомобилестроение: Системы топливоподачи, тормозные контуры, системы охлаждения.

ВАЖНО: При монтаже штуцеров с конической резьбой (NPT, R) необходимо строго контролировать момент затяжки. Чрезмерное усилие может привести к возникновению критических радиальных напряжений и разрушению (растрескиванию) корпуса ответной детали, особенно если она изготовлена из чугуна или алюминия. Для цилиндрических резьб обязательно использование штатных уплотнений (колец USIT или медных шайб).

Условия сотрудничества

Компания «Резиномир» специализируется на поставках соединительной арматуры и комплектующих для гидравлических систем в Екатеринбурге и Свердловской области. Мы предлагаем широкий номенклатурный ряд штуцеров, адаптеров и переходников.

Условия работы с нашей компанией:

• Взаимодействие с юридическими лицами и индивидуальными предпринимателями.
• Возможность изготовления нестандартных изделий по чертежам заказчика (токарные работы под заказ).
• Предлагаем продукцию оптом и мелкими партиями для ремонтных нужд.
• Чтобы рассчитать стоимость заказа или получить актуальный прайс-лист, необходимо обратиться в отдел продаж.
• Оплата производится по безналичному расчету.
• Гарантия на соответствие геометрических параметров и марок стали заявленным стандартам.
• Отгрузка товара осуществляется со склада с соблюдением требований к упаковке резьбовых соединений.

FAQ (Часто задаваемые вопросы)

Чем штуцер отличается от сгона?
Штуцер, как правило, имеет резьбу только с одной стороны или разные типы резьб/соединений на концах (например, резьба и «елочка» под шланг). Сгон представляет собой отрезок трубы с нарезанной внешней резьбой на обоих концах, используемый преимущественно в сантехнике для соединения двух неподвижных труб.

Как определить тип резьбы на штуцере?
Для точной идентификации необходимо использовать штангенциркуль и резьбомер. Измеряется наружный диаметр резьбы и шаг (расстояние между витками). Полученные данные сопоставляются с таблицами стандартов (метрическая, дюймовая трубная, унифицированная). Визуально отличить метрическую резьбу от дюймовой сложно.

Какое давление выдерживают латунные штуцеры?
Латунные изделия применяются преимущественно в пневматике и водоснабжении. Их рабочее давление обычно не превышает 1,6–2,5 МПа (16–25 бар). Для гидравлических систем высокого давления (свыше 10 МПа) необходимо использовать только стальные штуцеры.

Нужен ли герметик при монтаже штуцера?
Использование герметиков (фум-лента, анаэробные составы) допускается только для конических трубных резьб (NPT, R). Для соединений с уплотнением по конусу (DKOL, JIC) или с помощью резиновых колец использование уплотнительных материалов на резьбе запрещено, так как это нарушает геометрию посадки и не гарантирует герметичность.

Что такое «проходной» штуцер?
Проходной (или переборочный) штуцер предназначен для соединения трубопроводов через перегородку (стенку корпуса, панель управления). Он имеет удлиненную резьбовую часть и комплектуется контргайкой для фиксации на плоскости.
