Точки контроля для РВД

Специализированные миниатюрные обратные клапаны, интегрируемые в гидравлическую систему для оперативного подключения контрольно-измерительной аппаратуры (манометров, датчиков), классифицируются как точки контроля давления (микрошланги, контрольные точки). В профессиональной среде эти устройства часто называют «Minimess» (по бренду-родоначальнику). Функциональное назначение изделий — обеспечение быстрого, безопасного и герметичного доступа к гидромагистрали под давлением для диагностики параметров работы насосов, клапанов и цилиндров, а также для отбора проб рабочей жидкости и стравливания воздуха.

Главные инженеры, специалисты по диагностике спецтехники и отделы снабжения могут направить заявку на подбор контрольных точек по типу резьбы или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации доступен телефон +7 (800) 302-31-42.

Технические характеристики и стандарты: точки контроля для РВД

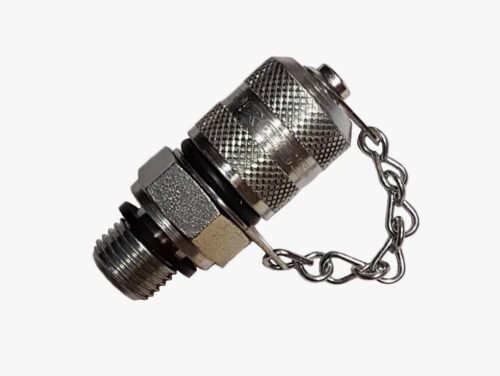

Конструктивно точка контроля представляет собой резьбовой штуцер с встроенным подпружиненным клапаном (шариковым или тарельчатым), закрытым защитным металлическим или пластиковым колпачком на цепочке.

Производство осуществляется из углеродистой стали с цинковым покрытием или нержавеющей стали (AISI 316). Основным международным стандартом для данных соединений является ISO 15171-2.

Типы соединений

Существует несколько стандартов резьбового подключения диагностического оборудования:

1. M16x2: Самый распространенный стандарт в Европе и России. Используется в большинстве систем.
2. M16x1.5: Встречается реже, требует внимательности при подборе.
3. M12x1.5: Компактная серия.
4. S12.65×1.5 (Minimess 1215): Специальный стандарт.

Точки контроля классифицируются по способу монтажа в систему:

• Ввертные: Имеют наружную резьбу (метрическую, дюймовую BSP, коническую NPT) для вкручивания в порт гидроагрегата.
• Проходные (Тройники): Встраиваются в разрыв трубопровода или между РВД и адаптером.
• Для переборок: Устанавливаются на панели управления.

Сравнительная таблица характеристик:

Также существуют специальные микрошланги (капилляры) с фитингами под точки контроля, позволяющие вывести манометр в кабину оператора или удобное для замера место.

Важно: Подключение манометра к точке контроля можно производить под рабочим давлением в системе (до 400 бар для большинства типов), так как клапан открывается только при накручивании гайки измерительного шланга. Однако при откручивании необходимо соблюдать осторожность и использовать средства защиты глаз, так как возможен микровыброс масла, оставшегося в полости соединения.

Сферы применения в диагностике

Контрольные точки устанавливаются на всех видах современной гидравлической техники.

Основные направления эксплуатации:

• Мобильная гидравлика: Экскаваторы, краны, погрузчики (JCB, CAT, Komatsu). Точки устанавливаются на насосах, распределителях, блоках управления для проверки давления в контурах.
• Промышленное оборудование: Гидравлические прессы, прокатные станы (мониторинг давления в режиме реального времени).
• Испытательные стенды: Лабораторная диагностика агрегатов.
• Автосервис: Диагностика топливных систем Common Rail (используются специальные адаптеры).

Компания «Резиномир» предлагает сервисным центрам и владельцам техники приобрести точки контроля для РВД оптом и в розницу. Мы поддерживаем складской запас изделий с резьбой M16x2 и M16x1.5, а также микрошлангов и манометров.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят каталог с размерами и помогут подобрать точку контроля под конкретный порт насоса или гидроцилиндра. Возможна поставка готовых диагностических наборов (кейс с манометрами, шлангами и адаптерами) под заказ. На все изделия распространяется гарантия.

FAQ: Часто задаваемые вопросы

1. Как узнать, какая резьба на точке контроля?
Стандартная резьба для подключения манометра (под колпачком) — M16x2. Ее можно определить, измерив наружный диаметр (около 15.8-15.9 мм) и шаг (2 мм). Резьба, которой точка вкручивается в агрегат, может быть любой: метрической (M10x1, M14x1.5), дюймовой (G1/4″, G1/8″) или конической. Для ее определения нужны штангенциркуль и резьбомер.

2. Можно ли подключить манометр напрямую к точке контроля?
Нет, манометры обычно имеют резьбу G1/4″ или G1/2″. Точка контроля имеет специфическую резьбу M16x2 с внутренним клапаном. Для подключения нужен либо специальный микрошланг с фитингом M16x2 (мама), либо прямой адаптер M16x2-G1/4″ с нажимным штифтом («иглой»), который откроет клапан точки.

3. Какое максимальное давление держат точки?
Большинство стандартных стальных точек контроля рассчитаны на давление до 630 бар (63 МПа). Это перекрывает потребности практически любой мобильной и промышленной гидравлики. Для систем сверхвысокого давления (700+ бар) требуются специальные исполнения.

4. Зачем нужен защитный колпачок?
Колпачок выполняет две функции: защищает резьбу и клапан от грязи и служит дополнительным (страховочным) уплотнением. Внутри колпачка обычно есть резиновое кольцо или прокладка. Езда без колпачка приведет к попаданию грязи в клапан и его протечке при следующем подключении.

5. Можно ли через точку контроля стравить воздух?
Да, это одна из штатных функций. Для стравливания воздуха из гидроцилиндра или насоса к точке контроля подключают микрошланг, второй конец которого опускают в емкость с маслом. Приоткрыв соединение, можно стравить воздух вместе с небольшим количеством жидкости.
