Тройники

Гидравлические фитинги, предназначенные для разветвления, объединения или изменения направления потока рабочей жидкости в гидросистемах высокого давления, классифицируются как тройники (T-образные адаптеры). Данная категория соединительной арматуры является ключевым элементом при проектировании сложных гидравлических схем мобильной и стационарной техники. Функциональное назначение тройников — обеспечение надежного и герметичного отвода жидкости от магистрального трубопровода к нескольким потребителям (гидроцилиндрам, моторам) или установка датчиков давления и контрольных точек.

Инженеры-конструкторы и специалисты служб снабжения могут направить спецификацию для подбора типоразмера или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технология производства и виды тройников

Тройники изготавливаются методом горячей штамповки (поковки) с последующей механической обработкой на станках с ЧПУ. Материалом служит конструкционная углеродистая сталь с цинковым гальваническим покрытием (для защиты от коррозии) или нержавеющая сталь (AISI 316). Использование штампованных заготовок обеспечивает высокую прочность корпуса, устойчивость к гидроударам и пульсациям давления до 630 бар.

В зависимости от конфигурации резьбовых концов, тройники делятся на несколько типов:

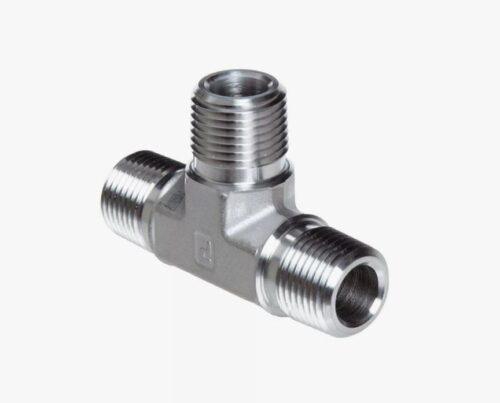

1. Равнопроходные: Все три порта имеют одинаковый размер резьбы и тип уплотнения. Используются для разветвления потока на две равнозначные линии.
2. Редукционные (Переходные): Один или два порта имеют отличный от основного размер резьбы. Применяются при переходе с большего диаметра трубопровода на меньший.
3. Регулируемые (Поворотные): Оснащены накидной гайкой на одном из концов (обычно на «ножке» или боковом отводе). Позволяют ориентировать тройник в нужном направлении после затяжки, что упрощает монтаж в стесненных условиях.

Стандарты и типы резьб

Производство тройников регламентируется международными стандартами DIN 2353, ISO 8434 и SAE J514.

Основные типы резьбовых соединений:

• DKOL / DKOS (Метрическая): Стандарт DIN 2353. Уплотнение по конусу 24° с резиновым кольцом (O-ring). Самый распространенный тип в европейской и российской технике.
• JIC (Дюймовая UNF): Стандарт SAE J514. Уплотнение «металл-по-металлу» по конусу 37°. Широко применяется в американской спецтехнике.
• BSP (Дюймовая трубная): Стандарт BS 5200. Уплотнение по конусу 60°.
• ORFS (Дюймовая UNF): Торцевое уплотнение с кольцом.

Сравнительная таблица типов тройников:

Важно: При монтаже регулируемых тройников с накидной гайкой (особенно серий L и S по DIN 2353) необходимо сначала выставить корпус в нужное положение, а затем затягивать гайку с рекомендованным моментом. Вращение корпуса после затяжки гайки недопустимо, так как это приведет к повреждению уплотнительного конуса или врезного кольца и потере герметичности.

Сферы применения

Тройники востребованы при ремонте и сборке гидравлических систем любой сложности.

Основные направления эксплуатации:

• Мобильная техника: Экскаваторы, автокраны, лесозаготовительные машины. Разводка гидролиний по стреле и раме.
• Сельское хозяйство: Тракторы, комбайны. Подключение дополнительного навесного оборудования.
• Промышленное оборудование: Гидростанции, прессы, станки. Организация сливных и напорных магистралей.
• Судостроение: Гидравлика рулевого управления и палубных механизмов.

Компания «Резиномир» предлагает предприятиям и сервисным центрам приобрести тройники и адаптеры оптом и в розницу. Мы поддерживаем складской запас фитингов всех основных стандартов (метрика, дюйм) и размеров (от 6 до 42 мм по трубке).

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят каталог с чертежами и помогут подобрать аналог по маркировке или образцу. На все изделия распространяется гарантия. Возможна поставка тройников из нержавеющей стали под заказ.

FAQ: Часто задаваемые вопросы

1. Как определить размер тройника DKO?
Тройники стандарта DKO (DIN 2353) маркируются по наружному диаметру подключаемой трубы (например, 12L, 16S). Чтобы определить размер, нужно измерить штангенциркулем диаметр гладкой части трубы (или посадочного конуса) и резьбу. Например, для 12L резьба будет M18x1.5, для 16S — M24x1.5. Важно различать легкую (L) и тяжелую (S) серии.

2. Можно ли использовать тройник JIC с метрической трубой?
Напрямую — нет. Тройники JIC имеют дюймовую резьбу UNF и конус 37°. Для подключения метрической трубы или шланга с метрической гайкой потребуются дополнительные переходники (адаптеры) или замена фитингов на шлангах.

3. Что такое «позиционируемый» тройник?
Это тройник, у которого одна из сторон оснащена контргайкой и уплотнительным кольцом (обычно ввертная сторона). Он вкручивается в порт гидроагрегата, выставляется в нужном направлении, и положение фиксируется затяжкой контргайки. Это позволяет точно ориентировать отводы без потери герметичности по резьбе.

4. Какое давление держат тройники?
Рабочее давление зависит от серии и размера. Для легкой серии (L) это обычно 315 бар (до 18 мм) и 160 бар (свыше). Для тяжелой серии (S) — до 630 бар (до 14 мм) и 400 бар (свыше). Тройники JIC/BSP выдерживают в среднем 350-450 бар. Точные данные указаны в каталоге.

5. Нужны ли уплотнительные кольца для тройников?
Для тройников стандарта DKO (с конусом 24°) в комплекте часто идут резиновые кольца (O-ring), установленные на конусе. Для тройников JIC (конус 37°) и BSP (конус 60°) уплотнение происходит «металл-по-металлу», и кольца обычно не требуются, если это не специальные версии (например, BSP-O-ring).
