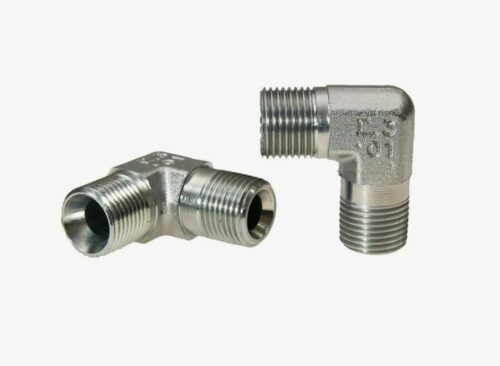

Угольники

Угловые гидравлические фитинги, предназначенные для изменения направления потока рабочей жидкости в трубопроводах высокого давления на 45° или 90°, классифицируются как угольники. Данная категория соединительной арматуры позволяет оптимизировать трассировку гидролиний в условиях ограниченного пространства, минимизировать радиусы изгиба рукавов и исключить их перекручивание. Функциональное назначение изделий — обеспечение герметичного соединения жестких труб, шлангов и агрегатов (насосов, распределителей) под углом без потери пропускной способности.

Главные инженеры предприятий, специалисты по гидравлике и отделы снабжения могут направить заявку на подбор фитингов или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технология производства и виды угольников

Производство угольников осуществляется методом горячей штамповки (поковки) или гнутья калиброванной трубы с последующей механической обработкой резьбовых частей. Материалом корпуса служит конструкционная сталь с антикоррозийным гальваническим покрытием (цинк-никель) или нержавеющая сталь. Монолитный штампованный корпус обеспечивает высокую устойчивость к вибрациям и пульсациям давления до 630 бар.

По конструктивному исполнению угольники подразделяются на:

1. Соединительные (Равнопроходные): Имеют одинаковую резьбу на обоих концах (наружную или внутреннюю). Используются для соединения двух труб под углом.
2. Ввертные (Позиционируемые): Одна сторона имеет резьбу для вкручивания в порт агрегата (с контргайкой и уплотнительным кольцом), вторая — для подключения трубы/шланга. Контргайка позволяет выставить угольник в нужном направлении и зафиксировать его.
3. Адаптеры (Переходные): Соединяют элементы с разными типами резьб (например, метрика на дюйм) или разными диаметрами.

Стандарты и типы уплотнений

Производство угольников соответствует международным стандартам, аналогичным прямым адаптерам:

• DIN 2353 (DKO): Метрическая резьба, конус 24° с кольцом O-ring.
• SAE J514 (JIC): Дюймовая резьба UNF, конус 37°.
• BS 5200 (BSP): Дюймовая трубная резьба, конус 60°.
• ORFS: Торцевое уплотнение.

Сравнительная таблица типов:

Важно: При монтаже регулируемых угольников с контргайкой (серия ISO 11926 или DIN 2353) необходимо сначала вкрутить фитинг в порт до касания уплотнительной шайбы, затем отвернуть его назад до нужного положения (не более чем на 360°) и затянуть контргайку с рекомендованным моментом. Вращение корпуса после затяжки гайки может повредить уплотнение.

Сферы применения

Угольники широко используются для оптимизации гидравлических схем.

Основные направления эксплуатации:

• Мобильная техника: Экскаваторы, краны-манипуляторы. Подключение гидроцилиндров стрелы и аутригеров, где шланги подходят под прямым углом.
• Сельхозтехника: Тракторы, комбайны. Разводка гидролиний по раме.
• Станкостроение: Гидравлические станции, прессы. Компактная обвязка клапанной аппаратуры.
• Судостроение: Трубопроводы гидравлики и пневматики.

Компания «Резиномир» предлагает сервисным центрам и предприятиям приобрести угольники гидравлические оптом и в розницу. Мы поддерживаем складской запас фитингов всех стандартов (DKO, JIC, BSP) и размеров.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят каталог с чертежами и помогут подобрать угольник с нужной резьбой. На все изделия распространяется гарантия. Возможна поставка нержавеющих фитингов под заказ.

FAQ: Часто задаваемые вопросы

1. Чем отличается угольник 45 градусов от 90 градусов?
Разница только в угле поворота потока. Угольники 90° используются чаще для резкого изменения направления или подключения в стесненных местах. Угольники 45° обеспечивают более плавный поворот, снижая гидравлическое сопротивление и турбулентность потока, что полезно для высокоскоростных магистралей.

2. Что такое «банжо» болт и угольник?
Поворотное соединение типа «Банджо» (Banjo) состоит из полого болта с отверстиями и кольцевого корпуса (угольника). Оно позволяет установить угольник под любым углом вокруг оси болта и затянуть его. Это самое компактное решение для подключения гидролиний, но оно имеет ограничение по рабочему давлению (обычно до 250-300 бар).

3. Как измерить размер угольника DKO?
Размер угольника DKO (например, 12L или 16S) определяется по наружному диаметру трубки, к которой он подключается. Для этого нужно измерить диаметр гладкого конца штуцера или внутренний конус. Резьба будет соответствовать таблице стандарта DIN 2353.

4. Можно ли использовать водопроводные уголки в гидравлике?
Категорически нет. Водопроводные фитинги (чугунные, латунные) рассчитаны на давление до 16-25 бар и имеют трубную коническую резьбу (BSP). Гидравлические угольники изготавливаются из стали, выдерживают давление 300-600 бар и имеют специальные уплотнительные конусы. Водопроводный уголок в гидросистеме просто разорвет.

5. Нужны ли прокладки для угольников?
Для угольников с коническим уплотнением (JIC 37°, BSP 60°) дополнительные прокладки не нужны — герметичность обеспечивает контакт металл-металл. Для ввертных концов угольников используются резинометаллические кольца (USIT) или кольца круглого сечения (O-ring), которые обычно идут в комплекте или заказываются отдельно.
