Фитинги для РВД

Металлические наконечники, предназначенные для установки на концы гибких гидравлических шлангов методом радиальной опрессовки, классифицируются как фитинги для РВД. Данная категория комплектующих является связующим звеном между эластичным рукавом и жесткими элементами гидросистемы (насосами, распределителями, цилиндрами). Функциональное назначение фитингов — обеспечение герметичного соединения, выдерживающего экстремально высокие давления (до 500 бар и выше) и вибрационные нагрузки, а также механическая фиксация рукава за счет деформации обжимной муфты.

Главные инженеры сервисных центров и специалисты по ремонту спецтехники могут направить спецификацию для подбора стандарта фитинга или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технология производства и конструкция фитингов

Конструктивно фитинг состоит из двух частей:

1. Корпус (Ниппель): Имеет «елочку» (хвостовик) для установки внутрь рукава и резьбовую или фланцевую часть для присоединения к агрегату.
2. Обжимная муфта (Гильза): Цилиндрический стальной элемент, который надевается поверх рукава и обжимается прессом, вдавливая резину в пазы хвостовика.

Производство фитингов осуществляется на токарных автоматах с ЧПУ из конструкционных сталей (например, Сталь 45, 12Х18Н10Т) с последующим цинкованием. Технология изготовления должна обеспечивать высокую точность геометрии уплотнительных конусов и чистоту поверхности (отсутствие заусенцев).

Классификация по стандартам

Мировая гидравлика использует множество стандартов соединений, различающихся типом резьбы (метрическая, дюймовая) и способом уплотнения (конус, кольцо, фланец).

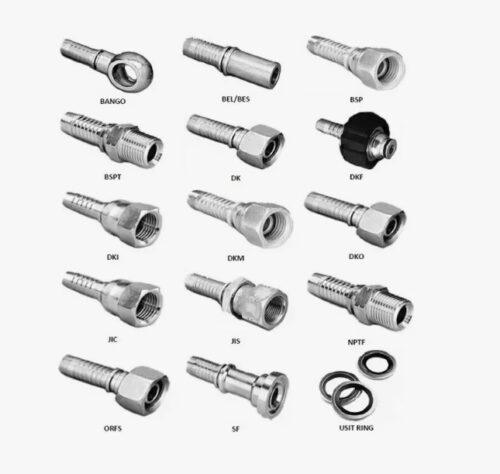

Основные типы фитингов:

• DKOL / DKOS (DIN 2353): Немецкий стандарт. Метрическая резьба, уплотнение по конусу 24° с резиновым кольцом (O-ring). Самый популярный тип в Европе и РФ.
• BSP (BS 5200): Английский стандарт. Дюймовая трубная цилиндрическая резьба, уплотнение по конусу 60°.
• JIC (SAE J514): Американский стандарт. Дюймовая резьба UNF, уплотнение металл-по-металлу по конусу 37° (74°).
• ORFS (SAE J1453): Американский стандарт для высоких вибраций. Плоское торцевое уплотнение с кольцом.
• DK (ГОСТ 42705-81): Российский стандарт. Метрическая резьба, сфера (яблоко). Часто встречается на старой сельхозтехнике.
• Flange SAE (3000/6000 PSI): Фланцевое соединение для тяжелой техники (Caterpillar, Komatsu). Крепление скобами.

Сравнительная таблица типов уплотнений:

Важно: При опрессовке РВД необходимо строго соблюдать соответствие типа муфты типу рукава. Для рукавов с одной или двумя оплетками (1SN/2SN) используются муфты легкой серии, не требующие зачистки наружного слоя резины. Для навивочных рукавов (4SP/4SH) применяются специальные усиленные муфты (Interlock), требующие окорки (снятия резины) для прямого контакта металла муфты с металлокордом рукава. Нарушение технологии ведет к срыву фитинга.

Сферы применения

Фитинги для РВД востребованы везде, где производится ремонт или сборка гидравлических шлангов.

Основные направления эксплуатации:

• Сервисные центры РВД: Изготовление шлангов по образцу заказчика.
• Машиностроительные заводы: Конвейерная сборка техники (экскаваторы, тракторы, комбайны).
• Горнодобывающая промышленность: Ремонт карьерных самосвалов и буровых установок (используются фланцы и JIC).
• Коммунальное хозяйство: Ремонт мусоровозов, уборочных машин.
• Автомойки: Фитинги для шлангов высокого давления Karcher (специфические стандарты).

Компания «Резиномир» предлагает предприятиям и мастерским приобрести фитинги и обжимные муфты оптом. Мы поддерживаем складской запас тысяч позиций: прямые, угловые (45°, 90°), штуцеры с наружной и внутренней резьбой. В ассортименте изделия из углеродистой и нержавеющей стали.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят каталог с таблицами идентификации резьб и помогут скомплектовать стартовый набор для открытия цеха РВД. На все изделия распространяется гарантия.

FAQ: Часто задаваемые вопросы

1. Как отличить фитинг DKOL от DKOS?
Оба стандарта имеют метрическую резьбу и конус 24° с кольцом. Разница в диаметре посадочного конуса («носика») и размере гайки под ключ.

• DKOL (Light): Легкая серия. Меньший диаметр конуса при той же резьбе.
• DKOS (Heavy): Тяжелая серия. Больший диаметр конуса, более толстая стенка.
  Они не взаимозаменяемы. Для проверки нужно измерить диаметр трубки или конуса штангенциркулем.

2. Можно ли использовать фитинги повторно?
Категорически нет. При опрессовке металл муфты и хвостовика деформируется («течет»), обеспечивая зацепление. Повторный обжим старого фитинга не обеспечит надежного удержания рукава, что приведет к аварии. Б/у фитинги подлежат утилизации.

3. Что такое фитинг Banjo?
Банджо (Banjo) — это поворотный фитинг кольцевой формы, который крепится к агрегату специальным пустотелым болтом. Конструкция позволяет установить шланг под любым удобным углом и затянуть болт. Широко применяется в топливных и тормозных системах, а также в гидравлике низкого давления.

4. Как измерить дюймовую резьбу?
Дюймовая резьба измеряется по наружному диаметру (в мм) и количеству витков на один дюйм длины. Для этого нужен штангенциркуль и дюймовый резьбомер. Полученные данные сравниваются с таблицами стандартов (BSP, JIC, ORFS). Например, диаметр 20.9 мм и 14 ниток — это 1/2″ BSP.

5. Нужны ли уплотнительные кольца для фитингов JIC?
Стандарт JIC (конус 37°) предусматривает уплотнение «металл-по-металлу» за счет деформации конусов. Резиновые кольца там не используются (в отличие от DKO). Герметичность достигается точным сопряжением поверхностей и затяжкой с нужным моментом.
