Фитинги DK обратный конус

Соединительная арматура российского стандарта, предназначенная для опрессовки рукавов высокого давления и подключения их к агрегатам отечественной спецтехники, классифицируется как фитинги DK (или DK «Обратный конус»). Данная категория является одной из самых распространенных на территории РФ и стран СНГ. Функциональное назначение фитингов DK — обеспечение герметичности соединения за счет сопряжения внутренней сферической поверхности ниппеля с ответным внутренним конусом адаптера или штуцера под углом 37°, что позволяет компенсировать незначительные несоосности трубопроводов.

Главные инженеры автопарков, специалисты по ремонту сельскохозяйственной техники и отделы снабжения могут направить спецификацию для подбора типоразмера или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технические характеристики и стандарт ГОСТ 42705-81

Производство фитингов DK регламентируется советским стандартом ГОСТ 42705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Размеры». Этот стандарт определяет профиль и шаг метрической резьбы, используемой в соединениях.

Ключевой особенностью фитинга DK является форма уплотнительной поверхности ниппеля. Она выполнена в виде сферы (радиусного скругления), которую часто называют «яблоком». Ответная часть (штуцер на агрегате) имеет внутренний конус с углом 37 градусов.

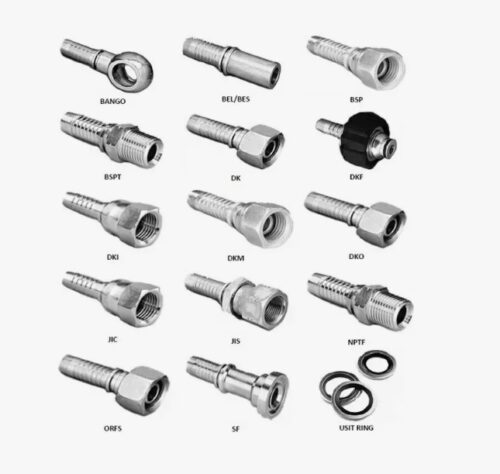

Конструкция фитинга:

1. Ниппель: Сферическая головка под накидную гайку и хвостовик типа «елочка» для фиксации в рукаве.
2. Накидная гайка: Имеет метрическую резьбу (от М14х1.5 до М52х2). Обеспечивает прижим сферы к конусу.
3. Материал: Конструкционная сталь (Сталь 20, 45) с гальваническим цинковым покрытием (белый или желтый цинк) для защиты от коррозии.

Отличие DK от DKOL (прямой конус)

Часто возникает путаница между фитингами DK (российский стандарт) и DKOL (немецкий стандарт DIN).

• DK (Русский стандарт): Ниппель имеет сферу («яблоко»). Ответная часть — внутренний конус 37°. Уплотнение «металл-по-металлу» по линии касания сферы и конуса.
• DKOL (Немецкий стандарт): Ниппель имеет конус 24° с резиновым уплотнительным кольцом (O-ring). Ответная часть — внутренний конус 24°.

Хотя резьба у них может совпадать (например, М20х1.5), эти фитинги не являются взаимозаменяемыми без риска потери герметичности. Сфера DK может повредить конус DKOL, а отсутствие резинового кольца снижает виброустойчивость соединения.

Сравнительная таблица резьб фитингов DK:

Важно: При монтаже фитингов DK необходимо следить за состоянием ответного конуса на штуцере агрегата. Наличие задиров, вмятин или коррозии на конусе приведет к тому, что сферическая головка ниппеля не сможет обеспечить плотное прилегание, и соединение будет течь. В отличие от фитингов с резиновыми кольцами, DK чувствителен к чистоте металлических поверхностей. Перетяжка гайки также может деформировать сферу.

Сферы применения

Фитинги DK являются «родными» для большинства видов техники, произведенной в России и странах СНГ.

Основные направления эксплуатации:

• Сельское хозяйство: Тракторы МТЗ (Беларус), К-700 (Кировец), комбайны Ростсельмаш (Дон, Нива). Фитинги DK используются в гидросистемах навески, рулевого управления.
• Грузовой транспорт: Автомобили КАМАЗ, МАЗ, УРАЛ, КрАЗ. Гидроусилители, подъем кузова самосвала.
• Строительная техника: Автокраны («Ивановец», «Галичанин»), экскаваторы (ТВЭКС), бульдозеры (ЧТЗ).
• Коммунальная техника: Мусоровозы, поливальные машины на базе шасси ГАЗ, ЗИЛ.

Несмотря на устаревание стандарта, DK остается востребованным благодаря огромному парку эксплуатируемой техники и низкой стоимости по сравнению с импортными аналогами.

Компания «Резиномир» предлагает предприятиям и мастерским по ремонту РВД приобрести фитинги DK обратный конус оптом и в розницу. Мы поддерживаем складской запас прямых и угловых (45°, 90°) фитингов всех ходовых размеров.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят каталог и помогут определить тип резьбы. Мы также предлагаем услуги по опрессовке рукавов с фитингами DK под заказ. На все изделия распространяется гарантия.

FAQ: Часто задаваемые вопросы

1. Почему фитинг называется «обратный конус»?
Термин «обратный конус» (или «русский конус») возник для отличия от импортных стандартов. У фитинга DK (ниппеля) нет выступающего конуса, как у JIC или BSP, у него сфера («яблоко»). Уплотнение происходит по внутреннему конусу 37° ответной части (штуцера). В некоторых классификациях его называют «сфера под конус 37».

2. Можно ли ставить фитинг DK на импортный насос?
Только через переходник (адаптер). Импортные гидроагрегаты обычно имеют порты под стандарты BSP, DIN или SAE. Резьба может совпадать (метрическая), но тип уплотнения будет другим. Попытка вкрутить DK напрямую приведет к течи. Нужен адаптер с одной стороны под импортный порт, с другой — под DK (внутренний конус 37°).

3. Есть ли уплотнительное кольцо на фитинге DK?
В классическом исполнении по ГОСТ 42705-81 резинового кольца нет. Уплотнение «металл-по-металлу». Однако некоторые современные производители выпускают модифицированные версии DK с проточкой под кольцо на сфере для повышения надежности, но это уже отклонение от стандарта.

4. Подходит ли DK для высокого давления (400 бар)?
Фитинги DK обычно рассчитаны на средние давления (до 200-250 бар), характерные для отечественной техники старых поколений. Для современных систем с давлением 350-420 бар рекомендуется переходить на стандарты DKOS (тяжелая серия DIN) или JIC, которые обеспечивают более надежную фиксацию и герметичность.

5. Как определить шаг резьбы М20?
Для фитингов DK резьба М20 всегда имеет шаг 1.5 мм. Шаг 2.0 мм или 1.0 мм на этом диаметре в гидравлике DK практически не встречается. Для проверки используйте резьбомер.
