Фитинги JIS и JIC

Соединительная арматура для рукавов высокого давления, имеющая дюймовую резьбу и коническое уплотнение, широко представлена двумя стандартами: американским JIC (Joint Industry Council) и японским JIS (Japanese Industrial Standard). Несмотря на схожесть конструкции, эти фитинги имеют различия в углах уплотнительных конусов и типах резьбы, что делает их невзаимозаменяемыми. Функциональное назначение изделий — обеспечение герметичного соединения гидравлических шлангов с агрегатами спецтехники производства США (Caterpillar, John Deere, Bobcat) и Японии (Komatsu, Hitachi, Toyota, Kobelco).

Главные механики и специалисты по обслуживанию импортной техники могут направить спецификацию для подбора стандарта или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

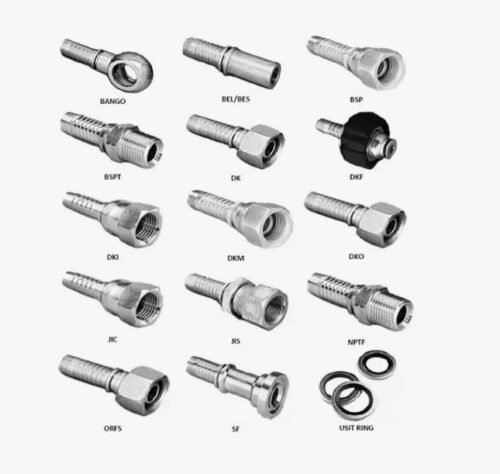

Технические характеристики и стандарты: фитинги JIS и JIC

Оба типа фитингов изготавливаются из углеродистой стали с защитным гальваническим покрытием или из нержавеющей стали. Уплотнение в обоих случаях происходит по принципу «металл-по-металлу» за счет плотного прилегания конических поверхностей ниппеля и штуцера.

Фитинги JIC (SAE J514)

Стандарт JIC разработан в США и является одним из самых популярных в мире.

• Резьба: Дюймовая унифицированная мелкая (UNF).
• Угол конуса: 37° (полный угол конуса 74°).
• Конструкция: Ниппель имеет выпуклый конус 37° (обратный конус), гайка — внутреннюю резьбу. Ответная часть (штуцер) имеет внутренний конус 37°.

Фитинги JIS (Japanese Industrial Standard)

Японский стандарт имеет несколько вариаций, адаптированных под технику разных брендов (Toyota, Komatsu).

• JIS (Toyota): Дюймовая трубная резьба (BSP). Угол конуса 60° (аналог британского стандарта, но с особенностями).
• JIS (Komatsu): Метрическая резьба. Угол конуса 30° (полный угол 60°). Конус обратный (внутренний на ниппеле, наружный на штуцере).
• JIS (Gas): Дюймовая трубная резьба (BSP). Угол конуса 60°.

Сравнительная таблица различий:

Важно: При идентификации фитингов JIC и JIS необходимо использовать угломер (шаблон) для определения угла конуса. Визуально отличить конус 37° от 30° сложно. Также важно измерять резьбу: у JIC она UNF (мелкий шаг, цилиндрическая), у JIS может быть как метрическая, так и дюймовая трубная (BSP). Ошибка в определении стандарта приведет к негерметичности соединения и утечке масла.

Сферы применения

Фитинги JIS и JIC являются «родными» для огромного парка импортной техники, эксплуатируемой в России.

Основные направления эксплуатации:

• Горнодобывающая промышленность: Карьерные самосвалы, бульдозеры, экскаваторы Komatsu, Hitachi, Caterpillar.
• Строительство: Погрузчики Bobcat, краны-манипуляторы Tadano, Unic.
• Складская логистика: Вилочные погрузчики Toyota, Nissan, Mitsubishi.
• Сельское хозяйство: Тракторы и комбайны John Deere, Case New Holland.
• Лесозаготовка: Харвестеры и форвардеры.

Компания «Резиномир» предлагает сервисным центрам и владельцам техники приобрести фитинги JIS и JIC оптом и в розницу. Мы поддерживаем складской запас прямых (0°) и угловых (45°, 90°) фитингов всех ходовых размеров, а также фланцевых соединений (для Komatsu).

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят каталог с таблицами идентификации и помогут подобрать аналог по образцу или маркировке на шланге. Возможна опрессовка рукавов с фитингами JIS/JIC на собственном оборудовании в присутствии заказчика.

FAQ: Часто задаваемые вопросы

1. Как отличить JIC от BSP?
Оба стандарта могут иметь дюймовую резьбу (хотя у JIC она UNF, а у BSP — G). Главное отличие — угол конуса. У JIC угол конуса 37° (74° полный), у BSP — 60°. Конус JIC визуально более острый и вытянутый. Также резьба UNF имеет другой профиль и шаг (количество ниток на дюйм), чем трубная BSP. Используйте резьбомер.

2. Почему на Komatsu метрическая резьба, а фитинг называется дюймовым?
Фитинги Komatsu (JIS Metric) имеют метрическую резьбу (например, М22х1.5), но дюймовый шестигранник под ключ. Это особенность стандарта. Уплотнение происходит по обратному конусу 30° (60° полный). Это уникальный стандарт, не совместимый ни с DIN (DKO), ни с JIC.

3. Нужны ли уплотнительные кольца для JIC?
Классический стандарт JIC (SAE J514) предусматривает уплотнение металл-по-металлу без резиновых колец. Однако существуют модификации (JIC O-ring), где на конусе есть проточка под кольцо для повышения надежности. Стандартные фитинги JIC поставляются без колец.

4. Можно ли переточить конус фитинга?
Теоретически можно, но экономически нецелесообразно и ненадежно. Точность угла конуса и чистота поверхности критичны для герметичности. В кустарных условиях добиться заводского качества сложно. Лучше заменить фитинг на новый.

5. Какое давление держат фитинги JIS?
Фитинги JIS рассчитаны на высокие давления, характерные для японской гидравлики (до 350-420 бар). Они надежно работают в условиях гидроударов и вибрации. Для сверхвысоких давлений (700 бар) используются фланцевые соединения.
