Фитинги SF, SFL и SFS

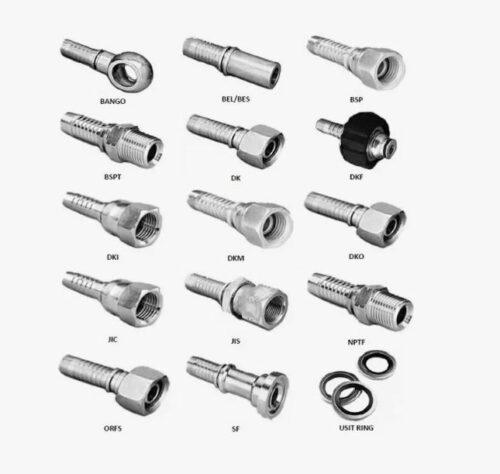

Фланцевые гидравлические фитинги, соответствующие американскому стандарту SAE J518 и предназначенные для опрессовки рукавов высокого давления (РВД) тяжелой спецтехники, классифицируются как фитинги SF (SAE Flange). Данная категория арматуры используется в узлах, где рабочее давление достигает экстремальных значений (до 420-700 бар), а использование резьбовых соединений невозможно из-за риска их срыва или самоотвинчивания под воздействием вибрации. Функциональное назначение фланцевых фитингов — обеспечение максимально надежного и герметичного соединения рукавов с гидронасосами, моторами и цилиндрами больших диаметров путем прижатия фланцевой головки к плоскости агрегата с помощью разъемных скоб (полуфланцев) и болтов.

Главные механики карьеров, специалисты по ремонту экскаваторов и отделы снабжения могут направить спецификацию для подбора типоразмера фланца или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технические характеристики и стандарт SAE J518

Производство фитингов регламентируется стандартами SAE J518 и ISO 6162. Конструктивно фитинг представляет собой монолитный ниппель с фланцевой головкой («тарелкой»), на торцевой поверхности которой имеется кольцевая проточка под уплотнительное кольцо (O-ring). Хвостовик фитинга (Interlock или стандартный) опрессовывается в рукав.

Классификация серий: SFL и SFS

В зависимости от рабочего давления и толщины фланцевой головки, фитинги делятся на две серии:

1. SFL (SAE Flange Light): Легкая серия, рассчитанная на давление 3000 PSI (около 210 бар). Часто обозначается как Code 61. Применяется в системах среднего давления.
2. SFS (SAE Flange Super/Heavy): Тяжелая серия, рассчитанная на давление 6000 PSI (около 420 бар). Обозначается как Code 62. Имеет увеличенную толщину фланцевой головки и более массивную конструкцию для работы с навивочными рукавами (4SP, 4SH, R13, R15).

Также существует серия SF (SAE Flange) без проточки под уплотнительное кольцо (плоский фланец), но в современной гидравлике она встречается редко и заменяется на SFL/SFS с кольцом.

Сравнительная таблица геометрических параметров фланцев:

Важно: Фланцы серий SFL (3000 PSI) и SFS (6000 PSI) одного номинального размера (например, 1 дюйм) имеют разные расстояния между крепежными отверстиями и разную толщину головки. Они не взаимозаменяемы. Попытка установить фланец SFS в зажимы для SFL приведет к перекосу и невозможности затяжки болтов. Для идентификации необходимо измерить диаметр головки и её толщину штангенциркулем.

Сферы применения

Фланцевые соединения являются стандартом для тяжелого машиностроения.

Основные направления эксплуатации:

• Карьерная техника: Экскаваторы, бульдозеры, самосвалы (Caterpillar, Komatsu, Hitachi, Liebherr). Магистрали подачи масла к гидромоторам хода и поворота.
• Буровое оборудование: Гидравлика буровых станков (Sandvik, Atlas Copco).
• Лесозаготовительная техника: Харвестеры и форвардеры (Ponsse, John Deere).
• Судостроение: Гидравлические системы высокого давления на судах.
• Промышленность: Прессовое оборудование, термопластавтоматы.

Компания «Резиномир» предлагает сервисным центрам и предприятиям приобрести фитинги SF, SFL и SFS оптом и в розницу. Мы поддерживаем складской запас прямых и угловых (45°, 90°) фланцев всех размеров (от 1/2″ до 2″ и более). В наличии также имеются полуфланцы (скобы), болты и уплотнительные кольца.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят каталог с чертежами и помогут идентифицировать тип фланца по размерам. Возможна опрессовка рукавов (в том числе 4SH/R15) с фланцевыми фитингами на собственном оборудовании по технологии Interlock (со снятием резины). На все изделия распространяется гарантия.

FAQ: Часто задаваемые вопросы

1. Как отличить 3000 PSI от 6000 PSI?
Визуально отличить сложно, диаметры головок часто близки. Главное отличие — толщина «тарелки» фланца. У серии 6000 PSI (SFS) она всегда толще. Например, для размера 1″ толщина SFL — 8 мм, а SFS — 9.53 мм. Также отличаются расстояния между отверстиями крепежных полуфланцев. Необходимо измерять.

2. Можно ли использовать болты от 3000 PSI на 6000 PSI?
Нет. Болты для серии 6000 PSI испытывают гораздо большие нагрузки на разрыв. Для них используются высокопрочные болты (класс прочности 10.9 или 12.9) и часто увеличенного диаметра. Использование слабых болтов приведет к их обрыву и аварии.

3. Нужна ли прокладка для фланца?
Герметичность фланцевого соединения обеспечивается резиновым кольцом круглого сечения (O-ring), которое устанавливается в канавку на торце фитинга. Дополнительные плоские прокладки не требуются и могут нарушить геометрию стыка. Кольцо должно быть из маслостойкой резины (NBR или FKM) твердостью 90 Shore A.

4. Что такое Interlock для фланцев?
Технология Interlock (двойной замок) применяется для рукавов сверхвысокого давления (R13, R15) с 4 или 6 навивками. Фитинг имеет специальный профиль хвостовика, а опрессовка производится со снятием наружного и внутреннего слоя резины рукава. Это обеспечивает механическое зацепление металла фитинга за металлокорд рукава, исключая срыв фланца при давлении 420+ бар.

5. Есть ли фланцы SFL под углом 90 градусов?
Да, фланцевые фитинги выпускаются в прямом исполнении (0°), а также с углом загиба 45° и 90°. Угловые фланцы позволяют компактно подключить рукав к насосу или распределителю, избегая лишних изгибов самого шланга. Размеры присоединительной части при этом стандартные.
