Накидные гайки

Специализированные крепежные элементы, являющиеся составной частью фитингов рукавов высокого давления (РВД), классифицируются как накидные гайки. Данная категория деталей выполняет функцию механического соединения ниппеля фитинга с ответной частью адаптера или штуцера путем резьбовой фиксации. Функциональное назначение гайки — создание осевого усилия, необходимого для прижатия уплотнительного конуса или сферы ниппеля к ответной поверхности, что обеспечивает герметичность гидравлического соединения при давлении до 630 бар.

Специалисты сервисных центров по ремонту гидравлики и отделы снабжения могут направить заявку на подбор гаек по типу резьбы или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технология производства и конструкция

Накидные гайки производятся методом холодной высадки (для массовых серий) или точения на станках с ЧПУ (для крупных диаметров) из шестигранного стального проката. Материалом служит конструкционная углеродистая сталь (Сталь 35, 45). Для защиты от коррозии на поверхность наносится гальваническое цинковое покрытие с хроматированием (белый или желтый цинк).

Конструктивно гайка имеет внутреннюю резьбу и опорную поверхность («юбку»), которая упирается в буртик ниппеля фитинга. В некоторых типах фитингов (например, DKOL) гайка монтируется на ниппель до опрессовки и фиксируется кольцевым выступом или проволочным замком (штифтованная гайка).

Классификация и стандарты

Гайки различаются по стандарту резьбы и размеру под ключ.

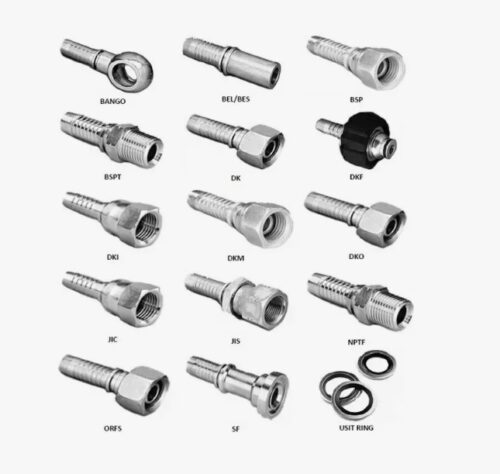

Основные типы:

1. DK (ГОСТ 42705-81): Метрическая резьба (М16х1.5, М20х1.5 и др.). Применяются в отечественной технике.
2. DKOL / DKOS (DIN 2353): Метрическая резьба. Гайки легкой (L) и тяжелой (S) серий отличаются размером под ключ и высотой.
3. BSP (BS 5200): Дюймовая трубная резьба (G 1/4″, 1/2″, 3/4″).
4. JIC (SAE J514): Дюймовая резьба UNF.

Сравнительная таблица размеров (пример для резьбы М22х1.5):

Важно: При замене гайки на фитинге с проволочным замком (обжимная гайка) необходимо аккуратно удалить старую гайку, не повредив ниппель. Новая гайка надевается на ниппель, после чего в канавку заводится стопорная проволока или кольцо. Если фитинг имеет монолитный упорный бурт, замена гайки невозможна — требуется замена всего фитинга (с перепрессовкой рукава).

Сферы применения

Накидные гайки используются при производстве и ремонте РВД, а также для монтажа жестких гидравлических трубок (с использованием врезных колец).

Основные направления эксплуатации:

• Производство РВД: Комплектация фитингов (ниппелей) перед опрессовкой.
• Ремонт техники: Замена сорванных или треснувших гаек на существующих шлангах (если конструкция позволяет).
• Монтаж трубопроводов: Соединение труб высокого давления в гидравлических станциях и прессах.

Компания «Резиномир» предлагает предприятиям и мастерским приобрести накидные гайки РВД оптом. В наличии поддерживается широкий ассортимент гаек метрических (от М12 до М52) и дюймовых (от 1/4″ до 2″) стандартов. Также поставляем врезные кольца.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят прайс-лист и помогут идентифицировать резьбу. На все изделия распространяется гарантия качества металла (отсутствие трещин при затяжке).

FAQ: Часто задаваемые вопросы

1. Можно ли заменить гайку на опрессованном шланге?
Только в том случае, если фитинг имеет конструкцию со съемной гайкой (на проволочном замке или штифте). Если гайка упирается в монолитный буртик ниппеля, снять ее, не отрезая фитинг, невозможно. Придется отрезать конец шланга и опрессовывать новый фитинг.

2. Как определить резьбу гайки?
Измерьте штангенциркулем внутренний диаметр резьбы. Затем с помощью резьбомера определите шаг (для метрики) или количество ниток на дюйм (для дюйма). Полученные данные сравните с таблицами стандартов. Не путайте размер под ключ с размером резьбы!

3. Почему лопается гайка при затяжке?
Основные причины:

• Перетяжка (превышение момента).
• Низкое качество металла (перекаленная сталь, брак).
• Несоответствие конусов ниппеля и штуцера, из-за чего гайка испытывает распирающую нагрузку.
• Вибрационная усталость.

4. Чем отличается гайка DK от DKOL?
Внешне они могут быть похожи и иметь одинаковую резьбу и размер под ключ. Различие в конструкции упорной части внутри. Гайка DK рассчитана на прижим сферы, DKOL — на прижим конуса с кольцом. Однако на практике часто используют одни и те же универсальные гайки.

5. Нужны ли шайбы под накидные гайки?
Нет, в соединениях РВД (конус/сфера) герметичность обеспечивается контактом ниппеля и штуцера. Гайка только создает усилие прижима. Никакие шайбы или прокладки под гайку не ставятся. Исключение — соединения типа Банжо, но там используется полый болт, а не накидная гайка.
