Рукава PTFE с фитингами

Гибкие тефлоновые трубопроводы, прошедшие заводскую сборку и опрессовку концевой арматурой, классифицируются как рукава PTFE с фитингами (в сборе). Данная категория продукции представляет собой готовое к установке изделие, не требующее дополнительных операций по монтажу. Функциональное назначение рукавов — обеспечение герметичной и химически стойкой связи между узлами технологического оборудования, транспортировка агрессивных сред, пара и газов под высоким давлением в условиях вибрации и экстремальных температур.

Главные инженеры предприятий, конструкторы и специалисты отделов снабжения могут направить техническое задание (чертеж или спецификацию) на изготовление рукава в сборе по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по типам фитингов доступен телефон +7 (800) 302-31-42.

Технология производства и конструкция рукава в сборе

Изготовление рукава PTFE с фитингами — это ответственный процесс, требующий специализированного оборудования и квалификации.

Этапы производства:

1. Резка: Отрезка рукава (гладкого или гофрированного) в размер с учетом длины фитингов и допуска на усадку оплетки.
2. Подготовка: Зачистка концов, удаление заусенцев, контроль чистоты внутренней поверхности.
3. Сборка: Установка обжимных муфт и ниппелей фитингов. Для PTFE используются специальные фитинги с гладким хвостовиком («елочкой» без острых граней), чтобы не повредить тефлоновую трубку.
4. Опрессовка: Радиальный обжим муфты на прессе. Параметры обжима строго контролируются, чтобы обеспечить герметичность, но не деформировать внутренний канал («пережим»).
5. Испытания: Каждый готовый рукав проходит гидравлические испытания на герметичность (обычно 1.5-кратным рабочим давлением) и промывку.

Материалы и стандарты

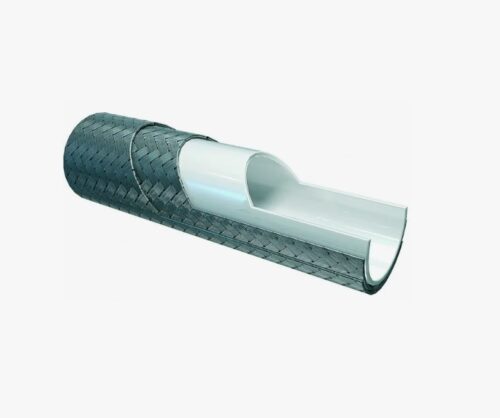

Основа изделия — трубка из политетрафторэтилена (фторопласт-4), армированная оплеткой из нержавеющей стали AISI 304 (12Х18Н10Т).

Типы фитингов:

• Материал: Нержавеющая сталь AISI 316 (для химии, пищепрома) или углеродистая сталь (для масел, пара).
• Стандарты соединений:
  • DKOL / DKOS (DIN): Метрическая резьба, конус 24°.
  • JIC (SAE): Дюймовая резьба, конус 37°.
  • BSP: Трубная резьба, конус 60°.
  • Фланцы: DIN, ANSI/ASME.
  • Камлок (Camlock): Быстроразъемные соединения.
  • Tri-Clamp: Санитарные соединения для пищевой промышленности.

Сравнительная таблица характеристик:

Важно: При заказе рукавов в сборе критически важно указывать полную длину изделия (L) и метод её измерения: по концам фитингов, по центрам уплотнений или по осям (для угловых фитингов). Также необходимо учитывать минимальный радиус изгиба рукава при монтаже, чтобы избежать перелома тефлоновой трубки у основания фитинга («kinking»). Для защиты от перегиба рекомендуется установка защитных пружин.

Сферы применения

Готовые тефлоновые рукава применяются там, где резиновые шланги не выдерживают условий эксплуатации.

Основные направления:

• Химическая промышленность: Обвязка реакторов, дозаторов, линий подачи кислот, щелочей, растворителей.
• Пищевая промышленность: Линии розлива, подача пара для стерилизации оборудования, перекачка жиров, масел, спирта (фитинги Tri-Clamp, DIN 11851).
• Автомобилестроение и тюнинг: Армированные тормозные шланги, маслопроводы турбин, топливные магистрали.
• Энергетика и компрессоры: Отвод горячего воздуха и масла от компрессорных головок.
• Лакокрасочное производство: Шланги для окрасочных аппаратов высокого давления (безвоздушное распыление).

Компания «Резиномир» предлагает услуги по изготовлению рукавов PTFE с фитингами по техническому заданию заказчика. Мы производим изделия любой длины и конфигурации (прямые, угловые, тройники) на собственном оборудовании. В наличии комплектующие из нержавеющей и углеродистой стали.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Сроки изготовления — от 1 дня (при наличии комплектующих). Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят коммерческое предложение и чертеж изделия для согласования. На все рукава в сборе предоставляется паспорт качества и гарантия на герметичность.

FAQ: Часто задаваемые вопросы

1. Как измеряется длина рукава в сборе?
Стандартно длина измеряется по уплотнительным поверхностям фитингов.

• Для фитингов с накидной гайкой (DKOL, JIC) — по торцу конуса.
• Для штуцеров с наружной резьбой — по торцу резьбы.
• Для фланцев и банджо — по центру отверстия.
• Для угловых фитингов — по оси.
  Обязательно уточняйте метод измерения при заказе, чтобы избежать ошибок.

2. Можно ли перепрессовать старый фитинг на новый рукав?
Нет, это категорически запрещено. При опрессовке металл муфты и хвостовика фитинга деформируется. Повторное использование не обеспечит надежности соединения, что приведет к срыву фитинга под давлением. Всегда используются только новые комплектующие.

3. Нужна ли термозащита на рукав?
Если рукав используется для подачи перегретого пара, горячего масла или проходит вблизи раскаленных деталей (выпускной коллектор), металлическая оплетка может сильно нагреваться, что опасно для персонала и соседних коммуникаций. В таких случаях рекомендуется заказывать рукава с термозащитным чехлом (стеклоткань, силикон, Pyrojacket).

4. Какой фитинг выбрать для пищевого продукта?
Для пищевых сред, требующих частой промывки и стерилизации, лучше всего подходят фитинги из нержавеющей стали AISI 316 с санитарным типом присоединения: Tri-Clamp (Кламп) или молочная муфта (DIN 11851). Они не имеют застойных зон, где могут скапливаться бактерии, и легко разбираются.

5. Есть ли гарантия на рукава в сборе?
Да, на все рукава, изготовленные нашей компанией, предоставляется гарантия (обычно 12 месяцев) на отсутствие дефектов материала и герметичность опрессовки при соблюдении условий эксплуатации (давление, температура, радиус изгиба). Гарантия не распространяется на механические повреждения и естественный износ.
