Рукава РВД без фитингов

Гидравлические рукава высокого давления, поставляемые в бухтах (метражом) и не имеющие установленной концевой арматуры, классифицируются как рукава РВД без фитингов. Данная продукция является базовым полуфабрикатом для сервисных центров, ремонтных мастерских и производственных предприятий, осуществляющих самостоятельную сборку (опрессовку) готовых шлангов под конкретные размеры и типы соединений. Функциональное назначение рукава — транспортировка рабочей жидкости под высоким давлением в гидросистемах мобильной и стационарной техники.

Главные инженеры предприятий и руководители отделов снабжения могут направить заявку на поставку бухт рукавов различных стандартов по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технология производства и конструкция РВД

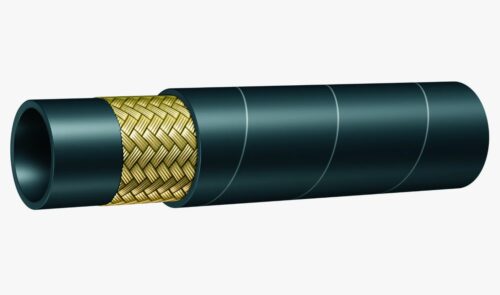

Рукав высокого давления представляет собой высокотехнологичный композит, состоящий из трех основных слоев, каждый из которых выполняет свою функцию:

1. Внутренний слой (Tube): Изготавливается из маслостойкой синтетической резины (NBR — нитрилбутадиен). Обеспечивает герметичность и химическую стойкость к минеральным и синтетическим маслам, водомасляным эмульсиям и гликолям.
2. Силовой каркас (Reinforcement): Основной несущий элемент, воспринимающий давление. Состоит из высокопрочной стальной латунированной проволоки.
   • Оплетка: Проволока переплетена крест-накрест (1 или 2 слоя). Обеспечивает гибкость.
   • Навивка: Проволока навита по спирали (4 или 6 слоев). Обеспечивает максимальную прочность на разрыв и устойчивость к импульсным нагрузкам.
3. Наружный слой (Cover): Изготавливается из синтетической резины (CR — хлоропрен, SBR), стойкой к истиранию, озону, ультрафиолету и атмосферным осадкам.

Производство осуществляется на автоматизированных линиях. Качество контролируется на всех этапах: от проверки сырья до испытания готовой бухты на герметичность и разрыв.

Классификация и стандарты DIN/EN

В России и Европе общепринятыми являются стандарты DIN EN 853, DIN EN 856 и DIN EN 857.

Основные типы рукавов:

• 1SN / 2SN (DIN EN 853): Рукава с одной или двумя металлическими оплетками. Наиболее популярный тип. Отличаются тем, что при опрессовке не требуют снятия (окорки) наружного слоя резины (для тонкостенных версий). Рабочее давление: среднее и высокое (до 400 бар для малых диаметров).
• 4SP / 4SH (DIN EN 856): Рукава с четырьмя стальными навивками. Предназначены для сверхвысоких давлений (до 450-500 бар) и тяжелых условий эксплуатации (карьерная техника). Требуют наружной окорки при опрессовке.
• 1SC / 2SC (DIN EN 857): Компактные рукава с уменьшенным радиусом изгиба. Идеальны для монтажа в стесненном пространстве (внутри стрелы крана, в станках).
• R13 / R15 (SAE 100): Шестинавивочные рукава для экстремальных нагрузок и гидроударов (до 700 бар).

Сравнительная таблица (для DN 12):

Важно: При хранении бухт РВД необходимо соблюдать правила: температура от +10°С до +25°С, отсутствие прямого солнечного света и источников озона (сварка, электродвигатели). Резина подвержена естественному старению. Срок хранения рукавов до ввода в эксплуатацию обычно не должен превышать 4-5 лет (при идеальных условиях). Дата производства всегда указывается на маркировке рукава (Lay line).

Сферы применения

Приобретение рукавов в бухтах актуально для организаций, имеющих собственное опрессовочное оборудование.

Основные потребители:

• Сервисные центры РВД: Изготовление шлангов по образцу для розничных клиентов («РВД за 15 минут»).
• Крупные автопарки и ГОКи: Оперативный ремонт техники на месте эксплуатации без ожидания поставки запчастей.
• Машиностроительные заводы: Серийное производство гидравлических линий для новой техники.
• Лесозаготовительные и буровые компании: Создание аварийного запаса шлангов на удаленных участках.

Компания «Резиномир» предлагает предприятиям приобрести рукава РВД без фитингов оптом. Мы являемся дилерами ведущих мировых (Semperit, Parker, Gates) и качественных азиатских брендов. В наличии рукава диаметром от 6 мм (1/4″) до 50 мм (2″).

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят прайс-лист на бухты и отмотку. Возможна поставка рукавов специального назначения: морозостойких (до -55°С), высокотемпературных (до +135°С) и для моечного оборудования (синие/черные).

FAQ: Часто задаваемые вопросы

1. Какова длина рукава в бухте?
Стандартная длина бухты зависит от диаметра и типа рукава. Для малых диаметров (DN 6-12) это обычно 50-100 метров. Для средних (DN 16-25) — 40-50 метров. Для крупных (DN 32-50) — 20-40 метров. Также возможна поставка короткими кусками, если это предусмотрено заводом (в одной упаковке может быть до 3-х отрезков).

2. Можно ли опрессовывать рукав 2SN муфтой для 1SN?
В большинстве современных систем используются универсальные муфты 1SN/2SN, которые подходят для обоих типов рукавов (при условии, что рукава соответствуют стандарту EN 853 и не требуют окорки). Однако всегда нужно сверять рекомендации производителя фитингов и таблицы обжима.

3. Что такое «морозостойкий» рукав?
Обычные рукава стандарта DIN EN 853 рассчитаны на работу при температуре до -40°С. Морозостойкие рукава (Cold, Polar) изготавливаются из специальных смесей резины, сохраняющих эластичность до -50°С…-55°С. Они не трескаются при изгибе и гидроударах в условиях Крайнего Севера.

4. Как отличить 4SP от 4SH?
Рукава 4SP и 4SH имеют 4 навивки проволоки. Главное отличие — в толщине проволоки и конструкции. Рукав 4SH (Super High pressure) имеет более толстую проволоку и выдерживает большее давление и импульсные нагрузки, чем 4SP. Также у 4SH толще наружный слой резины. Муфты для них разные (Interlock для 4SH).

5. Режете ли вы рукава метражом?
Да, мы осуществляем продажу рукавов не только целыми бухтами, но и на отрез (кратно 1 метру). Это удобно для небольших мастерских или разового ремонта. Стоимость метра при нарезке может быть немного выше, чем в бухте.
