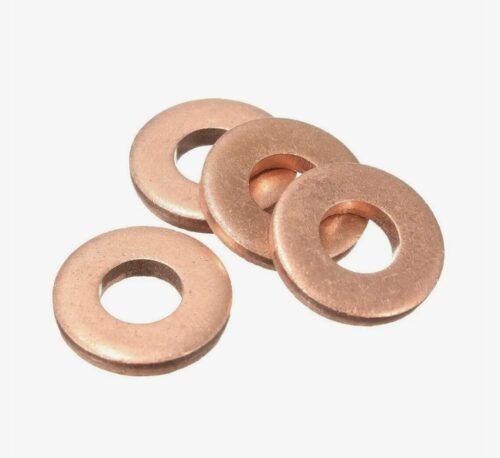

Шайбы медные

Плоские кольцевые уплотнители, изготовленные из отожженной меди и предназначенные для герметизации резьбовых соединений в гидравлических, топливных и пневматических системах, классифицируются как шайбы медные. Данная категория метизов является обязательным расходным материалом при монтаже фитингов, штуцеров, пробок и форсунок. Функциональное назначение шайбы — заполнение микронеровностей сопрягаемых поверхностей за счет пластической деформации металла при затяжке, что обеспечивает герметичность стыка при высоких давлениях и температурах.

Главные механики автопарков, специалисты по ремонту оборудования и отделы снабжения могут направить заявку на подбор типоразмера шайб или запрос, чтобы рассчитать стоимость партии (кг или шт.), по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технические характеристики и стандарт ГОСТ 1173-2006

Производство медных шайб осуществляется методом штамповки из листового проката. Материалом служит медь марок М1, М1М, М2, М3. Важнейшим этапом производства является термическая обработка (отжиг). Отожженная медь становится мягкой и пластичной, что позволяет ей легко деформироваться при затяжке соединения, обеспечивая плотное прилегание. Неотожженная шайба (твердая) не сможет обеспечить герметичность.

Производство шайб регламентируется ГОСТ 1173-2006 (фольга, ленты, листы и плиты медные) и ГОСТ 18123-82 (шайбы. общие технические условия). В международной практике применяются стандарты DIN 7603 (уплотнительные кольца).

Физико-механические свойства

• Пластичность: Способность заполнять зазоры и неровности.
• Коррозионная стойкость: Устойчивость к воздействию влаги, масел, топлива.
• Термостойкость: Рабочий диапазон от -200°С до +300°С. Медь не теряет свойств при нагреве и охлаждении.
• Рабочее давление: До 200-300 бар (в зависимости от конструкции узла и момента затяжки).

Типоразмеры и параметры

Размер шайбы определяется внутренним диаметром (под болт/штуцер), наружным диаметром и толщиной.

Популярные размеры (Внутр. х Наруж. х Толщина, мм):

• 6 х 10 х 1 (М6)
• 8 х 12 х 1 (М8)
• 10 х 14 х 1 (М10)
• 12 х 16 х 1.5 (М12)
• 14 х 20 х 1.5 (М14)
• 22 х 27 х 1.5 (М22)

Важно: Медные шайбы являются одноразовыми уплотнительными элементами. При затяжке соединения металл подвергается нагартовке (упрочнению) и становится жестким. Повторное использование обжатой шайбы не обеспечит герметичности, так как она уже потеряла пластичность и приняла форму предыдущего стыка. Если необходимо использовать старую шайбу, ее следует повторно отжечь (нагреть докрасна и остудить в воде), но это не гарантирует надежности.

Сферы применения

Медные шайбы используются повсеместно в технике и промышленности.

Основные направления эксплуатации:

• Топливная аппаратура: Уплотнение форсунок, штуцеров ТНВД, топливных трубок (КАМАЗ, МАЗ, ЯМЗ, Bosch, Denso).
• Гидравлика: Уплотнение соединений типа Banjo (полый болт), пробок слива масла, штуцеров гидрораспределителей.
• Тормозные системы: Уплотнение тормозных шлангов и цилиндров.
• Двигатели: Уплотнение масляных датчиков, пробок поддона картера.
• Холодильное оборудование: Соединения компрессоров.

Компания «Резиномир» предлагает предприятиям и магазинам автозапчастей приобрести шайбы медные оптом (на вес или упаковками) и в розницу. Мы поставляем продукцию, прошедшую качественный отжиг. В наличии весь размерный ряд от 4 мм до 60 мм.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Специалисты отдела продаж предоставят прайс-лист и помогут подобрать набор шайб (ассорти). Возможна фасовка в пакеты с логотипом заказчика. На все изделия распространяется гарантия соответствия ГОСТ.

FAQ: Часто задаваемые вопросы

1. Почему шайба должна быть отожженной?
В процессе штамповки медь нагартовывается и становится твердой. Такая шайба плохо деформируется и не может заполнить микронеровности фланца или штуцера, что приводит к течи. Отжиг (термообработка) возвращает меди мягкость и пластичность, необходимые для уплотнения.

2. Можно ли использовать алюминиевую шайбу вместо медной?
В некоторых случаях (пневматика, низкое давление) можно. Но медь предпочтительнее для гидравлики и ответственных узлов, так как она прочнее, лучше держит давление и температуру, и менее подвержена электрохимической коррозии в паре со сталью, чем алюминий. Алюминиевые шайбы часто используются с алюминиевыми корпусами.

3. Как подобрать размер шайбы?
Внутренний диаметр шайбы должен быть на 0.2-0.5 мм больше диаметра резьбы болта или штуцера, чтобы она свободно надевалась. Наружный диаметр должен соответствовать опорной поверхности головки болта или фитинга. Толщина выбирается исходя из давления: для высокого давления лучше брать шайбы 1.5-2.0 мм.

4. Можно ли использовать две шайбы сразу?
Ставить две шайбы одна на другую («бутерброд») категорически не рекомендуется. Это увеличивает риск перекоса и течи между самими шайбами. Если не хватает толщины или длины резьбы, нужно использовать шайбу большей толщины или заменить болт.

5. Почему шайба треснула при затяжке?
Причины:

• Перетяжка (превышение момента).
• Слишком твердая (неотожженная) шайба.
• Дефект материала (примеси).
• Неровная поверхность под шайбой.
