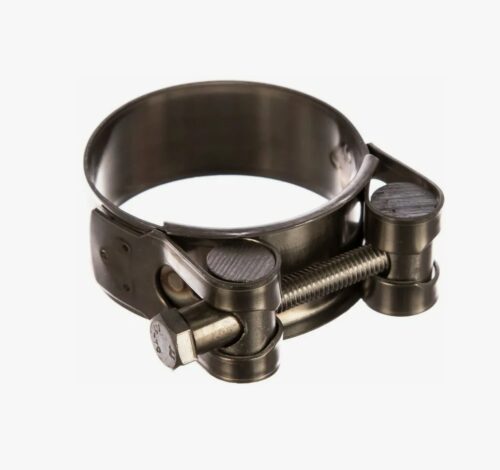

Хомуты усиленные W5 НЕРЖ

Хомуты усиленные W5 НЕРЖ представляют собой высший класс силового крепежа, разработанный для эксплуатации в экстремально агрессивных средах и условиях высоких механических нагрузок. Конструктивно изделия относятся к шарнирным силовым зажимам (GBS), предназначенным для герметизации соединений толстостенных, армированных и напорных рукавов. Индекс W5 согласно международной классификации указывает на то, что все компоненты изделия — лента, корпус замка, болт и шарнирные втулки — изготовлены из кислотостойкой нержавеющей стали аустенитного класса с добавлением молибдена.

Основное функциональное назначение данных изделий — обеспечение надежной фиксации трубопроводов в судостроении, химической и фармацевтической промышленности, а также на объектах, контактирующих с морской водой или агрессивными реагентами. Шарнирная конструкция позволяет прикладывать высокий крутящий момент, гарантируя герметичность систем высокого давления и вакуума. Для получения технической консультации по подбору типоразмеров или оформления заявки можно воспользоваться электронной почтой ekb@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и материаловедение

Производство усиленных хомутов W5 регламентируется стандартом DIN 3017-3. Технологический процесс включает прецизионную штамповку, формовку и сборку с использованием сварки в трех точках для крепления корпуса замка к ленте.

Химический состав и свойства стали

Ключевой особенностью класса W5 является использование стали марки AISI 316 (российский аналог 03Х17Н14М3 или 10Х17Н13М2Т). В отличие от стали AISI 304 (используемой в классе W4), сплав AISI 316 содержит легирующую добавку — молибден (2–3%).

Влияние состава на эксплуатационные характеристики:

• Коррозионная стойкость: Молибден обеспечивает исключительную устойчивость к питтинговой (точечной) и щелевой коррозии, особенно в хлоридсодержащих средах (морская вода, соли).
• Химическая инертность: Материал устойчив к воздействию большинства кислот (серной, фосфорной, уксусной) и щелочей.
• Магнитные свойства: Сталь AISI 316 является полностью аустенитной и немагнитной, что позволяет использовать крепеж в приборостроении и на объектах с требованиями к магнитной проницаемости.

Конструкция шарнирного узла

Силовая схема хомута построена на использовании болта, проходящего через подвижные втулки (цапфы). Это техническое решение имеет ряд преимуществ перед жесткими замками:

1. Вектор силы: При затяжке болт всегда остается прямым, так как втулки поворачиваются, компенсируя изменение геометрии ушек. Это исключает изгибающий момент и предотвращает разрушение резьбы.
2. Усилие обжима: Конструкция позволяет передавать значительно больший момент затяжки по сравнению с червячными механизмами, обеспечивая плотное прилегание ленты к жестким рукавам.
3. Защита рукава: Края ленты имеют отбортовку (закругление), что предотвращает прорезание внешнего слоя шланга при высоких усилиях сжатия.

Типоразмеры и параметры монтажа

Хомуты усиленные W5 НЕРЖ выпускаются в широком диапазоне диаметров. Важно учитывать, что диапазон регулировки одного изделия невелик (обычно 3–8 мм), поэтому подбор осуществляется строго по внешнему диаметру рукава.

Таблица рекомендуемых моментов затяжки:

Техническое предупреждение: При монтаже изделий из нержавеющей стали (особенно класса А4/AISI 316) существует риск «закусывания» (холодной сварки) резьбы при быстрой затяжке или использовании ударного инструмента. Это происходит из-за вязкости материала и высокого коэффициента трения. Для предотвращения заклинивания рекомендуется производить монтаж вручную или на низких оборотах, предварительно нанеся на резьбу специальную смазку (например, на медной или молибденовой основе).

Сферы применения в агрессивных средах

Исключительные свойства стали AISI 316 определяют специфику использования данных хомутов. Они применяются там, где коррозия недопустима по соображениям безопасности или технологического процесса.

Основные отрасли эксплуатации:

• Судостроение и морская техника: Крепление дюритовых шлангов, систем охлаждения забортной водой, трюмных насосов, оборудования на палубах и нефтяных платформах.
• Химическая промышленность: Соединение трубопроводов для транспортировки кислот, растворителей, реагентов.
• Пищевая промышленность: Оборудование, подвергающееся регулярной мойке агрессивными дезинфицирующими растворами и паром.
• Очистные сооружения: Системы аэрации, насосные станции, работающие с агрессивными стоками.
• Спецтехника: Работа в карьерах, соляных шахтах, где обычная нержавейка (W2/W4) быстро окисляется.

Компания «Резиномир» предлагает купить хомуты усиленные W5 НЕРЖ в Екатеринбурге и Свердловской области. Мы специализируемся на поставках высококачественного крепежа для промышленных предприятий, обеспечивая соответствие продукции заявленным стандартам.

Коммерческие условия сотрудничества:

1. Поставка: Возможна отгрузка со склада или оперативная поставка под заказ партий любого объема.
2. Работа с юрлицами: Оплата производится по безналичному расчету с НДС. Предоставляем полный пакет закрывающих документов.
3. Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить спецификацию с указанием номенклатуры и количества. Прайс-лист формируется индивидуально в зависимости от объема закупки.
4. Гарантия: Подтверждение химического состава стали сертификатами соответствия.

Мы предлагаем проверенные решения для критически важных узлов, обеспечивающие долговечность и безопасность эксплуатации.

Часто задаваемые вопросы (FAQ)

Как отличить хомут W5 от W4?
Визуально отличить полированную сталь AISI 304 (W4) от AISI 316 (W5) сложно. Главное отличие — магнитные свойства. Сталь AISI 316 (W5) полностью немагнитна во всех элементах, включая болт и сварные швы. Сталь AISI 304 (W4) может проявлять слабые магнитные свойства после холодной обработки (штамповки). Точное определение марки возможно только методом спектрального анализа или с помощью специальных химических реактивов на молибден.

Можно ли использовать хомут W5 с оцинкованным инструментом?
При монтаже допускается использование стандартного инструмента. Однако в процессе эксплуатации следует избегать прямого контакта хомута W5 с деталями из черной стали во влажной среде, так как это может вызвать гальваническую коррозию, где черная сталь будет разрушаться.

Почему момент затяжки для нержавейки ниже, чем для оцинковки?
Нержавеющая сталь аустенитного класса более пластична и имеет меньший предел текучести, чем закаленная углеродистая сталь (класс 8.8 или 10.9), используемая в болтах хомутов W1/W2. Поэтому максимальный момент затяжки для болтов из нержавейки ограничен физическими свойствами металла во избежание вытягивания резьбы или разрыва болта.

Подходит ли хомут W5 для выхлопных систем?
Да, сталь AISI 316 обладает высокой жаропрочностью (до +550°C) и устойчивостью к агрессивному конденсату выхлопных газов. Усиленная конструкция хомута обеспечивает надежную фиксацию труб выхлопной системы, предотвращая утечки газов.

Является ли хомут многоразовым?
Конструкция шарнирного хомута допускает многократный монтаж и демонтаж. Высокая коррозионная стойкость предотвращает «прикипание» гайки к болту (при использовании смазки), что облегчает обслуживание узла даже после длительной эксплуатации в морской воде.
