Втулки кабельные ГОСТ 19421
Отображение 1–20 из 109Цены: по возрастанию

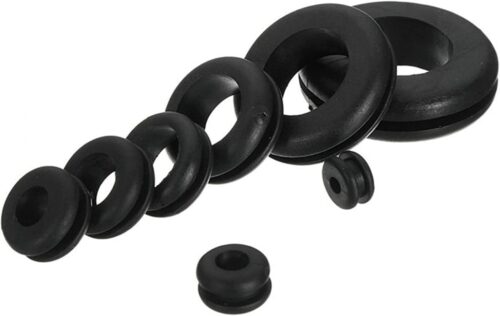

Резиновые предохранительные втулки представляют собой специализированные резинотехнические изделия (РТИ), предназначенные для защиты изоляционной оболочки электрических проводов, кабелей и жгутов от механических повреждений. Изделия устанавливаются в проходные отверстия металлических стенок, перегородок, корпусов приборов и распределительных щитов. Основная функциональная задача — предотвращение перетирания изоляции об острые края металла при вибрационных нагрузках, а также частичная герметизация и электрическая изоляция ввода.
Данная категория продукции является критически важным элементом при сборке электротехнического оборудования, авиационной техники, станков и транспортных средств. Использование упругих элементов исключает риск короткого замыкания на корпус и продлевает срок службы кабельных сетей. Для получения технической консультации, уточнения номенклатуры или оформления заявки доступны контакты: ekb@rti-land.ru и +7 (800) 302-31-42.
Технические характеристики и производство втулок кабельных ГОСТ 19421
Конструкция, размеры и технические требования к изделиям регламентируются государственным стандартом ГОСТ 19421-74 «Втулки резиновые предохранительные для прохода кабелей через перегородки». Технологический процесс изготовления базируется на методе высокотемпературного компрессионного формования (вулканизации) в прецизионных металлических пресс-формах. Это обеспечивает монолитность структуры, отсутствие облоя на внутренних поверхностях и точное соответствие геометрических параметров чертежам.
Применяемые материалы и их свойства
Эксплуатационные характеристики втулок кабельных ГОСТ 19421 зависят от марки резиновой смеси, используемой при вулканизации. Выбор эластомера диктуется климатическими условиями и наличием агрессивных факторов в зоне эксплуатации.
Основные типы применяемых резин:
- Маслобензостойкие (МБС): На основе бутадиен-нитрильного каучука (NBR). Предназначены для работы в контакте с минеральными маслами, топливом и смазками.
- Озономорозостойкие: На основе хлоропренового каучука (CR, Наирит). Обладают стойкостью к атмосферному старению, озону и негорючестью.
- Термостойкие: На основе кремнийорганических каучуков (Силикон / VMQ) или фторкаучука. Используются при повышенных температурах эксплуатации.
Сравнительные характеристики материалов приведены в таблице:
| Группа резины | Тип каучука (основа) | Температурный диапазон, °С | Среда эксплуатации |
|---|---|---|---|
| НО-68-1 | Хлоропреновый (CR) | -55 … +100 | Воздух, масло, озон |
| 3826 | Нитрильный (NBR) | -50 … +100 | Бензин, керосин, масла |
| ИРП-1338 | Силиконовый (VMQ) | -60 … +250 | Электрическое поле, высокие t° |
| ИРП-1287 | Фторкаучук (FKM) | -20 … +250 | Агрессивные хим. среды |
Геометрические параметры и классификация
Стандарт ГОСТ 19421-74 предусматривает широкий размерный ряд втулок. Геометрия изделия описывается следующими параметрами:
- Внутренний диаметр (d): Определяет максимальный диаметр пропускаемого кабеля или жгута.
- Наружный диаметр (D): Соответствует диаметру монтажного отверстия в перегородке.
- Ширина канавки (h): Должна соответствовать толщине стенки корпуса, в которую устанавливается изделие.
- Общая высота (H): Габаритный размер изделия.
Изделия классифицируются как проходные и могут иметь различную форму фланца (круглую или с фаской) для удобства монтажа.
Применение втулок кабельных ГОСТ 19421 в промышленности
Благодаря стандартизации и высоким защитным свойствам, данные РТИ востребованы в различных секторах машиностроения Екатеринбурга и Свердловской области.
Техническое предупреждение: При выборе типоразмера втулки необходимо учитывать, что внутренний диаметр изделия должен быть равен или быть незначительно меньше диаметра пропускаемого жгута проводов для обеспечения плотной посадки и исключения проскальзывания. Посадочный диаметр по канавке должен строго соответствовать диаметру отверстия в металле, чтобы избежать передавливания резины или выпадения втулки при вибрации.
Сферы использования включают:
- Авиастроение и приборостроение: Защита бортовой кабельной сети при проходе через шпангоуты и стенки приборных отсеков.
- Электротехника: Герметизация вводов в распределительные шкафы, пускатели, клеммные коробки электродвигателей.
- Автомобилестроение: Защита жгутов проводки в моторном отсеке и кабине спецтехники.
- Железнодорожный транспорт: Изоляция кабельных трасс в подвижном составе.
Условия сотрудничества
Компания «Резиномир» осуществляет поставки резинотехнических изделий промышленного назначения. Мы предлагаем втулки кабельные ГОСТ 19421 из различных марок резины. Работа ведется с юридическими лицами (ООО, АО, ПАО) и индивидуальными предпринимателями.
Коммерческие условия:
- Производство под заказ: В случае отсутствия необходимого типоразмера в текущей программе или потребности в специфической резиновой смеси (например, пищевой или электропроводящей), возможно изготовление партии по ТУ или чертежам заказчика.
- Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить спецификацию с указанием условных обозначений по ГОСТ и требуемого количества. Цены зависят от материала и объема партии — оптом действуют сниженные тарифы.
- Оплата: Оплата производится по безналичному расчету с НДС.
- Логистика: Организована отгрузка продукции со склада. Мы обеспечиваем упаковку, предотвращающую деформацию изделий при транспортировке.
- Гарантия: Партии сопровождаются паспортами качества, подтверждающими соответствие физико-механических свойств требованиям стандарта.
FAQ
В чем разница между втулкой и пистоном?
Термины часто используются как синонимы. В технической документации «втулка» (по ГОСТ 19421) обычно подразумевает изделие с более широким фланцем и четко выраженной канавкой для фиксации в листе металла. Пистоны (часто по ОСТ) могут иметь иную конфигурацию, но выполняют аналогичную функцию защиты проводов.
Как подобрать втулку, если толщина стенки нестандартная?
Если стандартная ширина канавки втулки меньше толщины стенки, установка будет невозможна или приведет к разрыву резины. Если ширина канавки больше — втулка будет болтаться. В таких случаях необходимо заказывать изготовление нестандартных втулок по чертежу с измененным параметром высоты канавки (размер h).
Выдерживают ли втулки воздействие масла?
Это зависит от марки резины. Стандартные изделия часто изготавливаются из резин общего назначения, которые не стойки к маслу. Если предполагается контакт с ГСМ, необходимо в заявке указывать требование на изготовление из маслобензостойкой резины (МБС / NBR).
Каков минимальный диаметр кабеля для этих втулок?
Размерный ряд ГОСТ 19421-74 начинается с малых диаметров (внутренний диаметр от 3-4 мм). Это позволяет использовать их для защиты даже одиночных проводов или тонких жгутов.
Можно ли использовать втулки для герметизации от воды?
Втулки обеспечивают защиту от брызг и пыли (класс IP54-IP55 при плотной посадке), но не предназначены для работы под давлением воды или при полном погружении. Для полной герметизации (IP67/68) требуются специальные гермовводы с обжимным механизмом.
